Cycle Miller : comment améliore-t-il le rendement moteur ?
Le cycle Miller permet d’améliorer le rendement d’un moteur thermique en modifiant une étape essentielle de son fonctionnement : la compression. Contrairement à un moteur classique, dans lequel compression et détente exploitent sensiblement la même course du piston, il permet de réduire la compression effective tout en conservant une détente complète.
Cette particularité repose sur le calage de la soupape d’admission, parfois associé à un système de suralimentation. Derrière ce principe relativement simple se cache une solution technique ancienne, mais toujours utilisée pour réduire la consommation des moteurs modernes sans sacrifier nécessairement leurs performances.

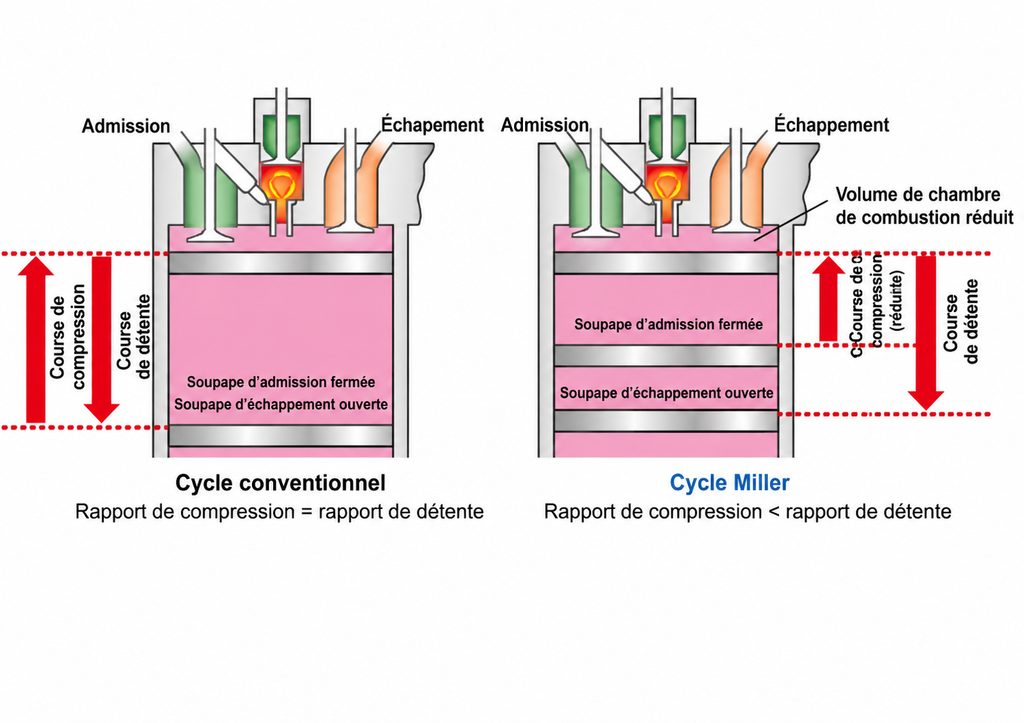

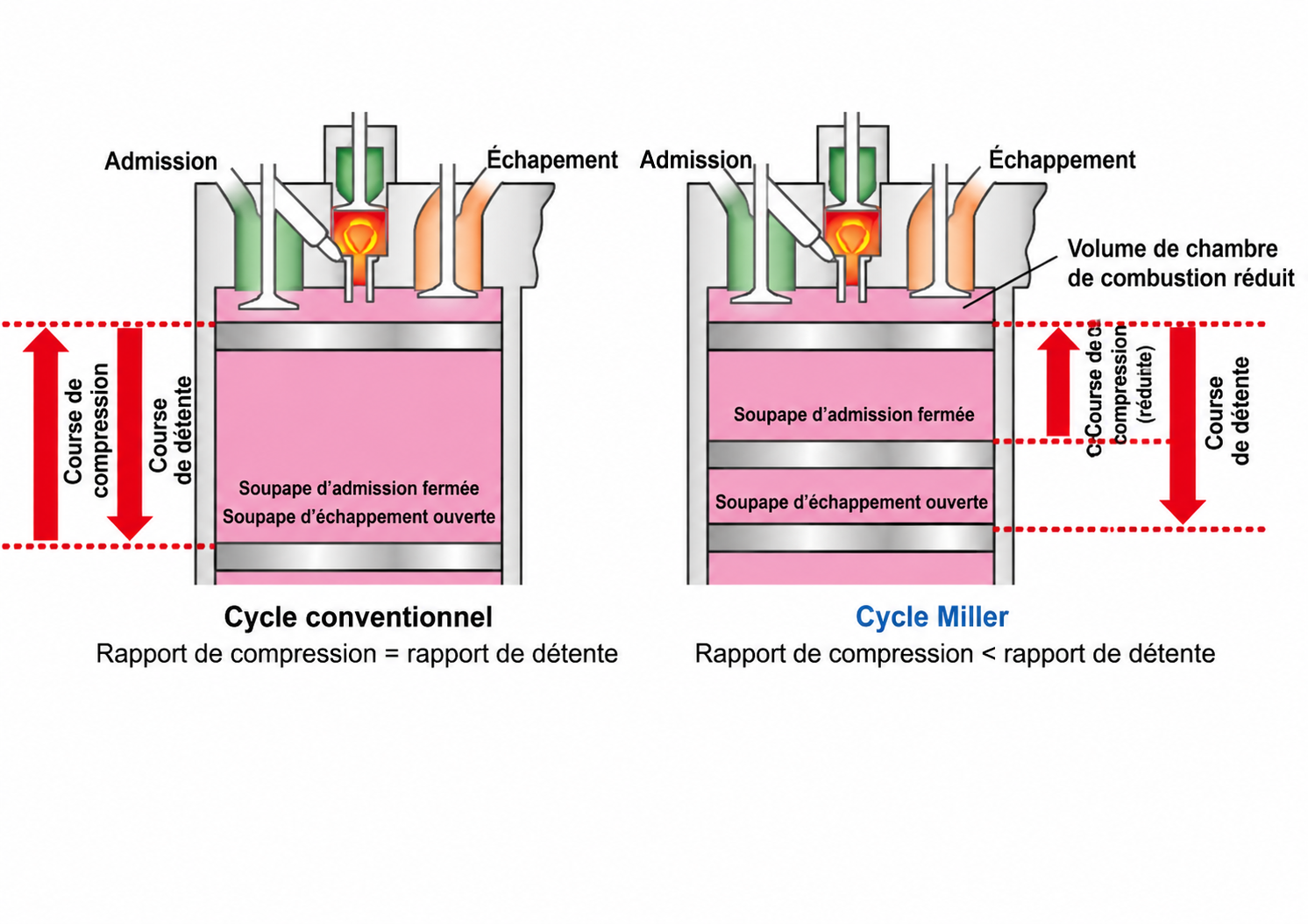

Crédit photo: Illustration du principe du cycle Miller
Cycle Miller : définition et principe de fonctionnement
Le cycle Miller est une variante du cycle à quatre temps qui consiste à modifier le moment de fermeture de la soupape d’admission afin de réduire la compression effective des gaz. Le piston conserve sa course habituelle, mais la quantité d’air emprisonnée et les conditions de compression changent.
Deux stratégies permettent d’obtenir ce résultat :
- Fermeture anticipée (EIVC) : la soupape d’admission se ferme avant le point mort bas. L’air emprisonné se détend pendant la fin de la descente du piston, avant d’être comprimé.
- Fermeture retardée (LIVC) : la soupape reste ouverte pendant une partie de la remontée du piston. Une fraction de l’air peut alors retourner vers l’admission.
Dans les deux cas, la compression effective est réduite par rapport à celle d’un moteur conventionnel de même géométrie. Pourtant, la course de détente après combustion reste inchangée.
C’est précisément cette dissociation entre compression effective et détente qui constitue l’intérêt du cycle Miller.

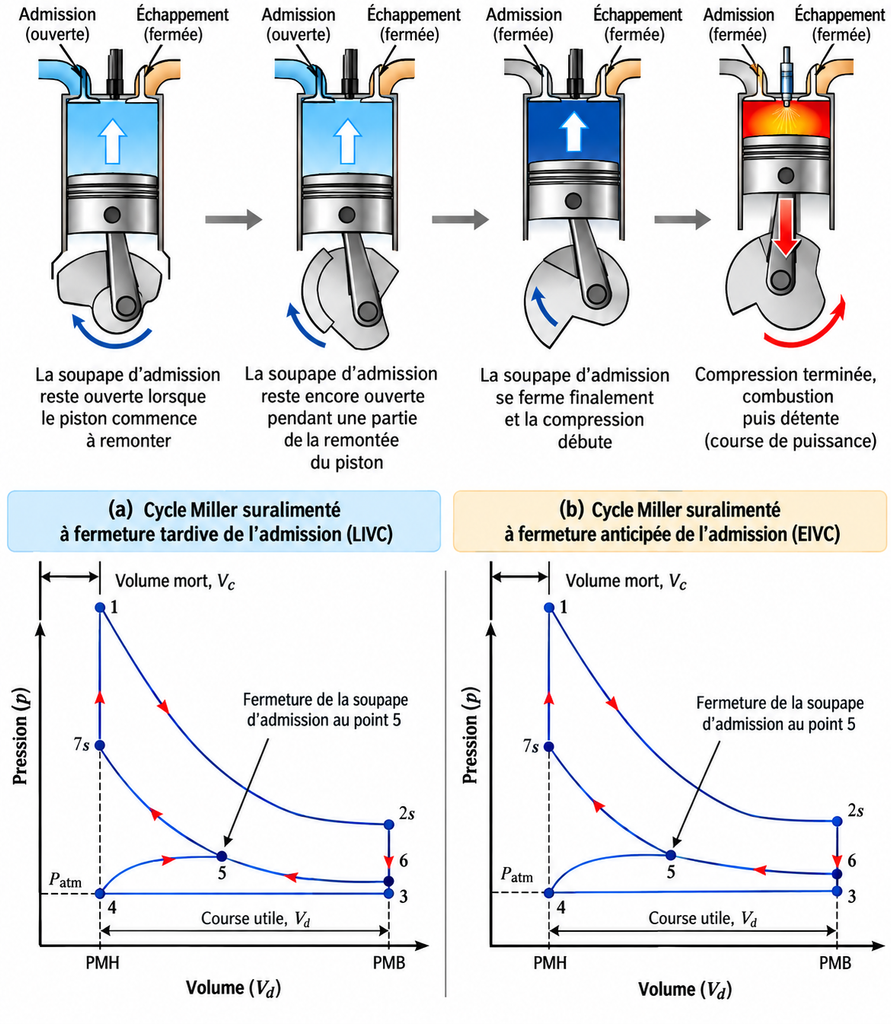

Crédit photo: Illustration des effets du cycle Miller avec retard de fermeture admission
Comment le cycle Miller améliore-t-il le rendement ?
Dans un moteur classique, la compression du mélange nécessite une partie du travail mécanique produit pendant la combustion. Le cycle Miller cherche à limiter ce travail tout en conservant une détente suffisamment longue pour récupérer une grande partie de l’énergie des gaz brûlés.
La fermeture particulière de l’admission réduit la masse de gaz emprisonnée et modifie les conditions de compression. Elle peut ainsi limiter les températures atteintes en fin de compression, ce qui présente notamment un intérêt pour les moteurs essence sensibles au cliquetis.
Le constructeur peut également adopter un rapport volumétrique géométrique relativement élevé. Le moteur conserve alors un rapport de détente important, favorable à la récupération d’énergie, sans subir nécessairement les mêmes contraintes qu’un moteur conventionnel utilisant ce rapport pour comprimer une charge complète.
Le gain de rendement n’est toutefois pas automatique. Il dépend du remplissage, des pertes de pompage, du régime et de la charge. L’intérêt du cycle Miller réside donc dans l’optimisation de l’ensemble du fonctionnement, plutôt que dans une simple diminution de la compression.
Cycle Miller et cycle Atkinson : quelles différences ?
Les cycles Miller et Atkinson poursuivent un objectif voisin : obtenir une détente plus importante que la compression effective. Leur origine technique est cependant différente.
À la fin du XIXe siècle, James Atkinson développe un moteur utilisant une mécanique particulière pour obtenir des courses de compression et de détente différentes. Le principe permet d’améliorer le rendement, mais impose une architecture complexe.
Dans les années 1940, l’ingénieur américain Ralph Miller propose une autre approche. Plutôt que de modifier la cinématique du piston, il agit sur la fermeture de la soupape d’admission. Son concept est notamment associé à la suralimentation, destinée à compenser la réduction du remplissage.
Aujourd’hui, la distinction est moins évidente. De nombreux moteurs présentés comme fonctionnant selon le cycle Atkinson utilisent eux aussi une fermeture retardée de l’admission, sans mécanisme particulier.
Les appellations dépendent donc parfois davantage des choix des constructeurs que d’une frontière technique absolue. Dans les deux cas, le principe central reste l’exploitation d’une détente relativement longue pour améliorer le rendement.

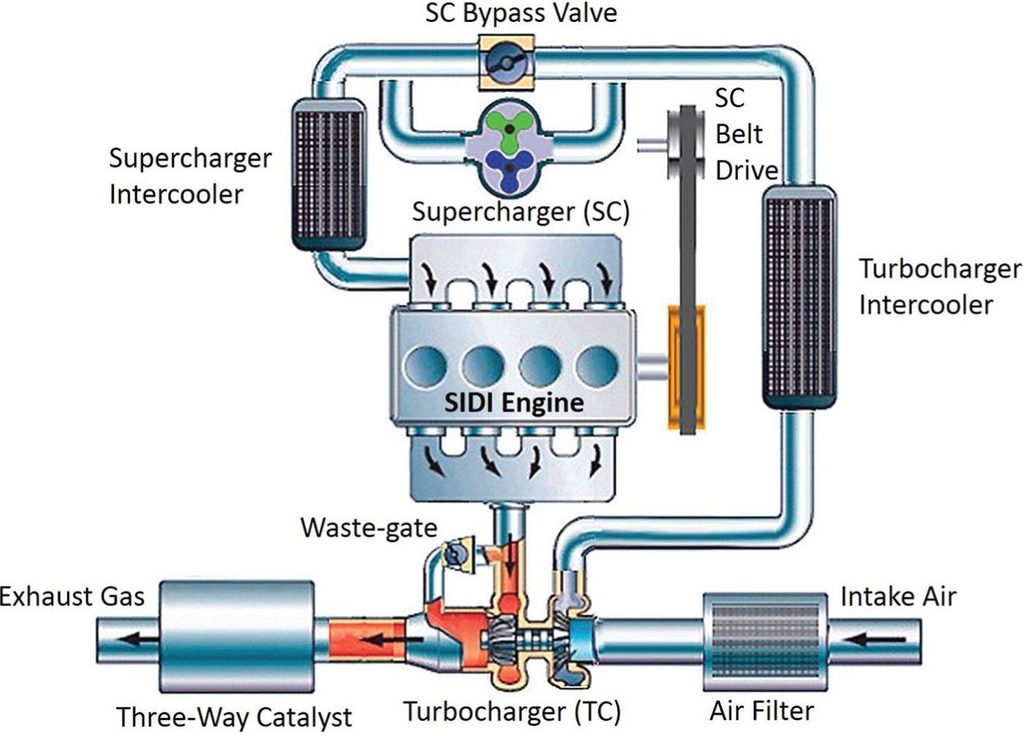

Crédit photo: Illustration montage test cycle Miller avec turbo et compresseur
Pourquoi associer le cycle Miller à un turbocompresseur ?
Le principal inconvénient du cycle Miller concerne le remplissage des cylindres. En fermant l’admission plus tôt ou plus tard, le moteur peut emprisonner moins d’air qu’avec un calage conventionnel. À cylindrée identique, cela risque de réduire le couple et la puissance disponibles.
La suralimentation permet de compenser cette limitation. Un compresseur mécanique ou un turbocompresseur augmente la pression de l’air admis, ce qui aide à retrouver une masse d’air suffisante malgré la fermeture particulière des soupapes.
Le refroidissement de l’air comprimé joue également un rôle important. En limitant sa température, il améliore sa densité et contribue à maîtriser les risques de cliquetis.
Cette association présente un intérêt qui dépasse la recherche de puissance. Le compresseur sert ici à préserver le remplissage tandis que le calage d’admission favorise le rendement.
Il faut néanmoins tenir compte de l’énergie nécessaire pour entraîner un compresseur mécanique ou des contraintes imposées au turbocompresseur. Le bénéfice final dépend donc de l’efficacité de toute la chaîne d’admission.

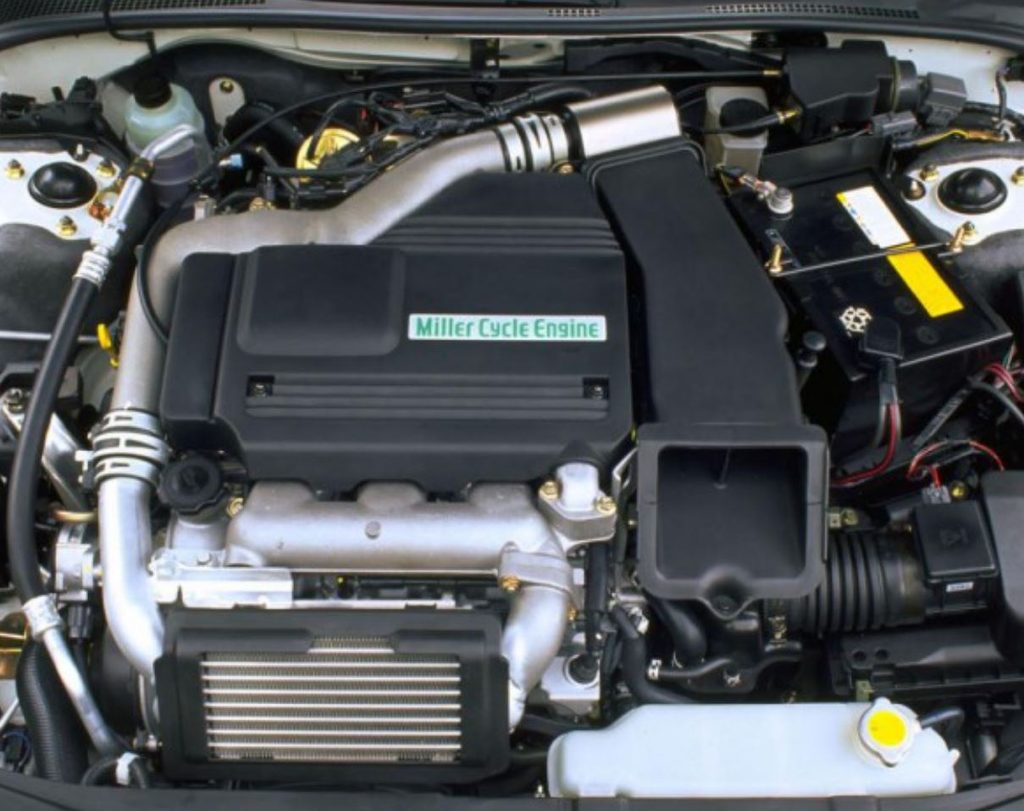

Crédit photo: Illustration moteur Mazda V6 2.3L à cycle Miller
Quels moteurs automobiles utilisent le cycle Miller ?
Le cycle Miller ne constitue pas une invention récente. Dès les années 1990, Mazda commercialise un V6 de 2,3 litres utilisant ce principe, notamment sur la Millenia. Associé à un compresseur mécanique, ce moteur cherche à combiner rendement et performances malgré une cylindrée relativement modeste.
Plus récemment, Volkswagen et Audi ont adopté des stratégies comparables sur certaines motorisations TSI et TFSI. Une fermeture anticipée de l’admission, associée à la suralimentation et à une gestion précise de la distribution, permet d’améliorer l’efficacité dans certaines conditions de fonctionnement.
D’autres constructeurs utilisent des solutions voisines sans nécessairement employer l’appellation Miller. Le moteur Nissan VC-Turbo, par exemple, associe distribution variable et rapport volumétrique géométrique variable. Il illustre une autre manière d’adapter les conditions de compression aux besoins du moteur.
Ces exemples montrent que le cycle Miller n’impose ni une architecture unique ni un type précis de suralimentation. Son intérêt réside surtout dans la possibilité d’ajuster la compression effective pour rechercher un meilleur compromis entre consommation, couple et émissions.
Les avantages et les limites du cycle Miller
Le principal avantage du cycle Miller est son potentiel d’amélioration du rendement thermique. En adaptant la compression effective tout en conservant une détente importante, il peut contribuer à réduire la consommation, particulièrement lorsque le moteur fonctionne dans des conditions favorables.
La maîtrise des températures de compression constitue un autre atout, notamment sur les moteurs essence suralimentés. Elle peut faciliter l’utilisation d’un rapport volumétrique élevé tout en limitant le risque de cliquetis.
En contrepartie, la réduction du remplissage peut pénaliser le couple. La distribution variable, la suralimentation et leur pilotage électronique deviennent alors essentiels pour conserver un fonctionnement satisfaisant sur une large plage de régimes.
Le cycle Miller n’est donc pas nécessairement avantageux en permanence. Certains moteurs peuvent adopter un calage d’admission proche du fonctionnement conventionnel lorsque la demande de puissance augmente.
Son efficacité dépend finalement d’un équilibre entre rendement, performances, complexité et coût. C’est cette souplesse qui explique son intérêt dans les motorisations modernes.
Crédit photo: Nissan
Conclusion
Le cycle Miller démontre qu’améliorer un moteur thermique ne consiste pas uniquement à augmenter sa puissance ou son taux de compression. En modifiant la fermeture de l’admission, il permet de dissocier partiellement compression effective et détente, avec des bénéfices possibles sur le rendement. Associé à une distribution adaptée et, parfois, à la suralimentation, il reste une solution pertinente pour concilier efficacité énergétique et performances.
Nota Bene :
Un moteur équipé d’une distribution variable peut utiliser une stratégie de type Miller à certains régimes et revenir à un calage plus conventionnel dans d’autres conditions. Le cycle Miller ne correspond donc pas toujours à un mode de fonctionnement permanent.
