Faisceau électrique : rôle, pannes, symptômes et fonctionnement moteur
Le faisceau électrique est l’un des organes les moins visibles d’une voiture, mais certainement l’un des plus essentiels. Qu’il s’agisse d’un moteur à combustion moderne ou d’une voiture ancienne au charme mécanique irrésistible, rien ne fonctionne sans ce réseau de câbles soigneusement organisés. Le faisceau transporte l’information, la puissance et les signaux vitaux nécessaires au démarrage, à l’éclairage, aux accessoires et à l’ensemble du véhicule. Pourtant, on le sous-estime souvent, jusqu’au jour où une panne surgit sans prévenir, comme une simple ampoule qui plonge tout un système dans le noir. Alors, comment fonctionne vraiment ce réseau nerveux automobile, et comment comprendre ses pannes parfois déroutantes ?

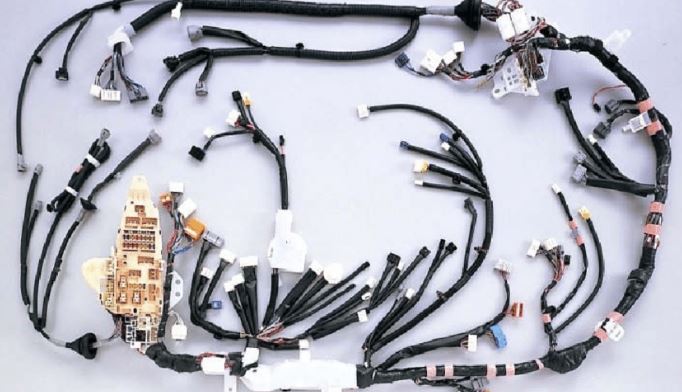

Crédit photo: researchgate Faisceau électrique complet voiture moderne
Faisceau électrique : un réseau vital qui alimente toute la voiture
Le faisceau électrique est parfois décrit comme le système nerveux du véhicule. Ce n’est pas une exagération. Il relie toutes les zones importantes : moteur, éclairage, tableau de bord, ventilation, accessoires, capteurs et même les systèmes de sécurité. Sans lui, même la plus belle voiture ancienne équipée d’un V8 ne pourrait pas démarrer, éclairer la route ou afficher la moindre information au tableau de bord.
Le principe est simple : un réseau de fils transporte soit l’alimentation (12 volts), soit des signaux électriques plus faibles permettant à des composants de communiquer. Dans une voiture moderne, le faisceau est intégré dans plusieurs sous-ensembles pour limiter les longueurs et faciliter l’entretien : faisceau moteur, faisceau habitacle, faisceau arrière, faisceau tableau de bord…
Dans les anciennes voitures, tout est plus simple : peu de fils, peu de capteurs, peu d’électronique, mais les risques de faux contacts ou d’oxydation restent bien présents. Dans les voitures récentes, le faisceau devient complexe, presque tentaculaire, avec parfois plusieurs kilomètres de câbles qui serpentent dans la carrosserie.
Crédit photo: fr.cpm-cable Cablage voiture moderne
Comment est construit un faisceau électrique automobile ?
Voyons maintenant comment se présente réellement un faisceau électrique. Il est constitué de fils électriques regroupés dans des gaines de protection. Chaque fil possède une couleur ou un code pour identifier sa fonction : alimentation, masse, signal, commande, retour d’information, etc. Les sections de câbles varient selon la puissance nécessaire. Plus le courant est fort, plus le fil doit être épais.
Les gaines protègent le faisceau contre la chaleur, les frottements, l’humidité ou encore l’huile moteur. Les connecteurs jouent un rôle central : ils permettent d’assembler rapidement les différents éléments du faisceau et de les connecter à des capteurs ou à des accessoires. Ils sont souvent le maillon faible, car exposés à l’oxydation ou aux vibrations.
Dans les voitures modernes, une partie du faisceau est remplacée par le réseau multiplexé. Au lieu d’un fil par fonction, plusieurs données circulent simultanément dans un seul câble grâce à l’électronique embarquée. Cela allège la voiture et simplifie la production, mais rend le diagnostic plus délicat en cas de panne.
Le faisceau moteur : capteurs, actuateurs et gestion électronique
Le faisceau moteur est l’un des sous-ensembles les plus sollicités. Il relie les capteurs, les actuateurs et le calculateur d’injection pour assurer le bon fonctionnement du moteur à combustion. Il transmet les informations qui permettent au calculateur de décider du moment précis pour injecter le carburant, déclencher l’allumage ou ajuster la quantité d’air entrant.
Parmi les capteurs reliés au faisceau moteur, on trouve notamment :
- le capteur PMH (Point Mort Haut), indispensable au démarrage
- les bobines d’allumage
- les injecteurs
- les sondes de température moteur
- la sonde lambda
- les capteurs de pression et de débit d’air
Le faisceau moteur transporte également l’alimentation des actuateurs (comme les électrovannes) et les retours d’information qui permettent au calculateur d’affiner les réglages. Une simple coupure dans ce réseau peut provoquer un raté moteur, une perte de puissance ou un refus total de démarrage.
C’est ce qui rend ce réseau si fascinant : tout repose sur quelques millivolts bien transmis, comme si l’on confiait la santé d’un moteur à une série de battements électriques.

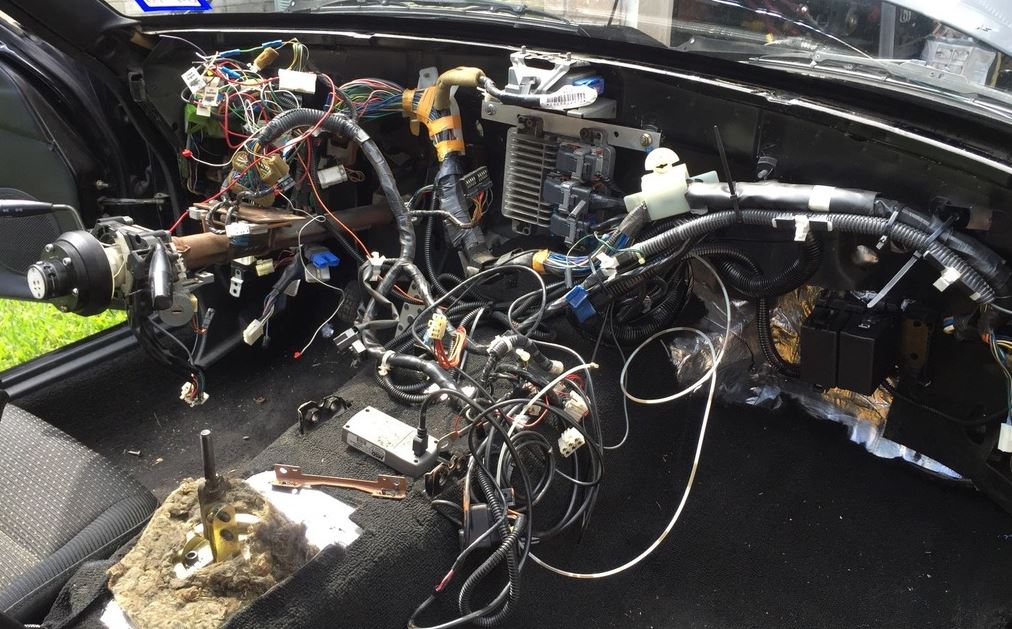

Crédit photo: v8miata Mazda MX5
Le faisceau habitacle : éclairage, ventilation, tableau de bord et accessoires
Le faisceau habitacle gère tout ce qui fait le confort et la lisibilité de la voiture : éclairage intérieur, ventilation, autoradio, lève-vitres, commandes, tableau de bord et voyants. Il alimente également les interrupteurs, les comodos, les boutons et une multitude d’équipements souvent négligés, mais indispensables à une conduite sûre et agréable.
C’est aussi un faisceau très exposé. L’humidité peut s’infiltrer, les vibrations peuvent créer des faux contacts et certains connecteurs peuvent vieillir prématurément. Une panne de faisceau habitacle donne souvent des symptômes étranges : essuie-glaces capricieux, phares qui faiblissent, ventilation intermittente, voyants qui s’allument sans raison… parfois même tout en même temps.
Dans les voitures anciennes, les problèmes sont encore plus fréquents : fils durcis, gaines cassantes, masses imprécises. Une simple oxidation peut faire perdre des heures de diagnostic. C’est un monde discret, mais ô combien crucial.

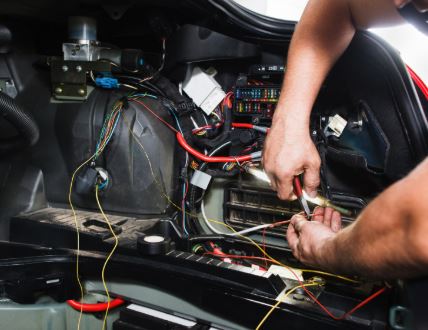

Crédit photo: vroomly
Pannes typiques du faisceau électrique et symptômes révélateurs
Un faisceau électrique peut tomber en panne pour de multiples raisons. Les plus courantes sont les coupures, les faux contacts et les connecteurs oxydés. Les vibrations du moteur, la chaleur, l’humidité ou un frottement mal placé peuvent endommager un fil à la longue. L’oxydation est aussi l’ennemi numéro un des connexions électriques.
Les symptômes sont variés :
- problèmes de démarrage
- ratés moteur
- perte de puissance
- voyants qui s’allument sans raison
- phares ou clignotants capricieux
- ventilations ou accessoires intermittents
- fusibles qui sautent régulièrement
- batterie qui se décharge sans cause apparente
Le problème, c’est que ces symptômes imitent beaucoup d’autres pannes possibles : batterie faible, alternateur fatigué, capteur HS… D’où l’importance d’un diagnostic méthodique.
Crédit photo:
Diagnostic et réparation : comment traiter un faisceau électrique défaillant
Le diagnostic d’un faisceau électrique nécessite patience et méthode. Le multimètre est ton meilleur allié. Il permet de vérifier la continuité d’un fil, la résistance ou la qualité d’une masse. On commence généralement par les zones exposées : proches du moteur, sous le tableau de bord, autour des connecteurs sensibles ou dans les passages de roue.
Le test le plus courant consiste à vérifier la continuité entre deux points : si le multimètre ne “bipe” pas, c’est qu’il y a rupture. Les connecteurs doivent aussi être inspectés un par un pour repérer la corrosion, l’humidité ou les broches desserrées.

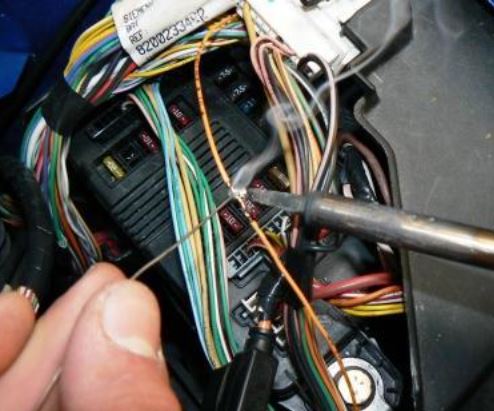

La réparation dépend de la gravité. Une coupure isolée peut être réparée proprement avec une gaine thermo et une soudure de qualité. Un connecteur peut être rénové ou remplacé. En revanche, un faisceau très abîmé nécessite parfois un remplacement complet, notamment sur les voitures modernes où le réseau est dense et multiplexé.
La prévention reste cependant la meilleure solution : éviter que les fils ne frottent, isoler les zones chaudes, protéger les connecteurs et surveiller les masses. Un faisceau bien entretenu peut durer toute la vie du véhicule.
Conclusion
Le faisceau électrique est un élément essentiel de toute voiture, qu’elle soit ancienne ou moderne. Il relie, alimente, informe et commande. Sans lui, aucune technologie automobile ne peut fonctionner correctement. Comprendre son rôle, ses faiblesses et ses pannes permet de diagnostiquer plus vite et d’éviter des heures de recherche hasardeuse. Derrière son apparence discrète, il cache une mécanique fascinante qui révèle la véritable complexité d’un véhicule.
Nota Bene :
Le faisceau électrique joue un rôle clé dans la fiabilité d’un véhicule, quelle que soit son époque. Ses pannes sont souvent déroutantes, mais une méthode simple et quelques tests suffisent à y voir clair. C’est un élément discret qui raconte pourtant beaucoup sur la santé d’une voiture.
