Taux de compression moteur : rôle, calcul et performances
Le taux de compression moteur est l’un des paramètres fondamentaux du fonctionnement d’un moteur thermique. Il influence directement son rendement, sa consommation et les conditions dans lesquelles le carburant brûle. Pourtant, contrairement à une idée répandue, un taux élevé ne garantit pas davantage de puissance.
Entre les moteurs essence, les diesels et les mécaniques suralimentées, les valeurs peuvent varier considérablement. Pour comprendre ces différences, il faut distinguer le rapport géométrique des volumes, la pression réellement atteinte dans le cylindre et les contraintes imposées par la combustion. Trois notions étroitement liées, mais qui ne désignent pas la même chose.

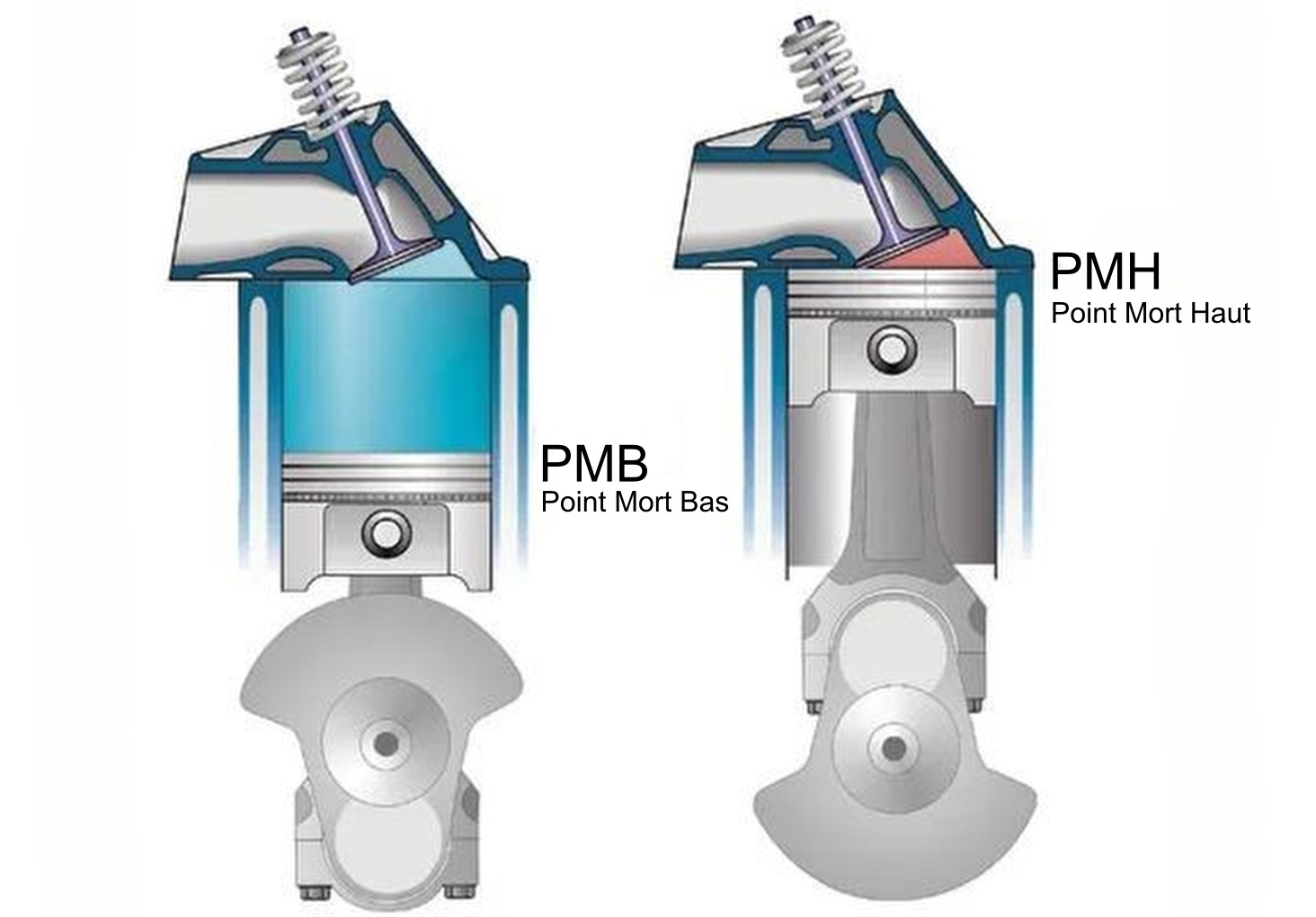

Crédit photo: Définition taux de compression moteur Illustration des volumes
Taux de compression moteur : définition et principe
Le taux de compression moteur, également appelé rapport volumétrique, correspond au rapport entre le volume total du cylindre lorsque le piston est au point mort bas et le volume restant lorsqu’il atteint le point mort haut. Il s’exprime sous la forme 10:1, 12:1 ou encore 16:1.
Un taux de 10:1 signifie donc que le volume maximal est dix fois supérieur au volume minimal. Il ne signifie absolument pas que la pression dans le cylindre atteint 10 bars. Cette dernière dépend aussi de la quantité d’air admise, de sa température et du déroulement de la compression.
Le volume déplacé par le piston entre ses deux positions extrêmes constitue la cylindrée unitaire. Au point mort haut, il subsiste un espace comprenant notamment la chambre de combustion et les éventuels creux du piston.
C’est le rapport entre ces volumes qui détermine le taux de compression géométrique, une caractéristique fixée par la conception du moteur.

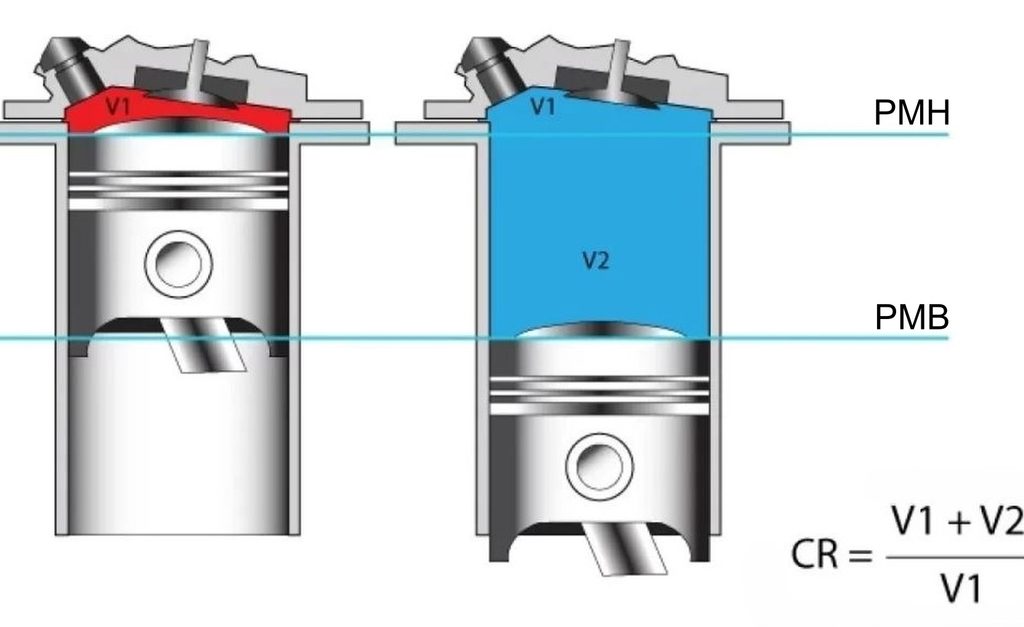

Crédit photo: Illustration du calcul du taux de compression moteur
Comment calculer le taux de compression d’un moteur ?
Le calcul du taux de compression repose sur deux volumes : la cylindrée unitaire et le volume résiduel lorsque le piston se trouve au point mort haut.
La formule est simple :
Taux de compression = (cylindrée unitaire (V2)+ volume résiduel (V1)) / volume résiduel (V1)
Prenons un moteur dont chaque cylindre possède une cylindrée de 500 cm³ et un volume résiduel de 50 cm³. Le volume maximal atteint 550 cm³, tandis que le volume minimal reste de 50 cm³. Le rapport obtenu est donc de 11:1.
La géométrie de la chambre de combustion, la forme de la tête du piston et l’épaisseur du joint de culasse interviennent directement dans ce calcul.
Une différence apparemment minime peut avoir des conséquences importantes. Dans notre exemple, réduire le volume résiduel de 50 à 45 cm³ fait passer le taux de 11:1 à environ 12,1:1. Quelques centimètres cubes suffisent donc à modifier sensiblement les caractéristiques thermodynamiques du moteur.
Pourquoi le taux de compression influence-t-il le rendement ?
Dans un moteur thermique, augmenter le taux de compression permet généralement d’améliorer le rendement théorique du cycle. En comprimant davantage le mélange avant la combustion, le moteur peut exploiter plus efficacement l’énergie libérée par le carburant.
Mais ce gain ne se traduit pas automatiquement par une augmentation de puissance. Celle-ci dépend également de la quantité de mélange brûlée, du remplissage des cylindres, du régime et des pertes mécaniques.
Un taux élevé augmente aussi la température et la pression atteintes pendant la compression. Sur un moteur essence, cela favorise le risque de cliquetis, phénomène provoqué par l’auto-inflammation incontrôlée d’une partie du mélange avant la fin de la combustion normale.
L’indice d’octane du carburant devient alors déterminant : plus il est élevé, meilleure est sa résistance à cette auto-inflammation.
Le meilleur taux n’est donc pas nécessairement le plus élevé. Il résulte d’un compromis entre rendement, performances, carburant disponible et résistance mécanique.

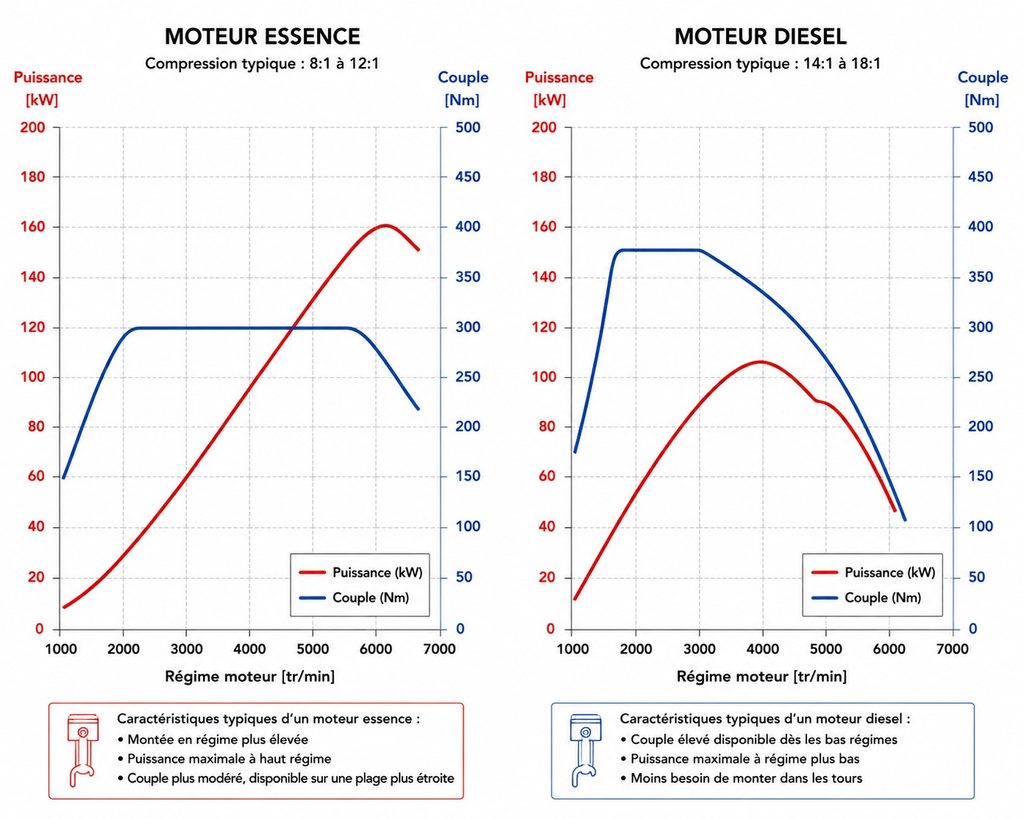

Crédit photo: Illustration courbes couple puissance diesel vs essence avec taux de compression
Essence, diesel et turbo : pourquoi des taux différents ?
Les moteurs essence et diesel ne fonctionnent pas selon le même principe de combustion. Dans un moteur essence classique, une bougie déclenche l’inflammation du mélange air-carburant. Le diesel comprime uniquement de l’air, dont la température doit devenir suffisamment élevée pour provoquer l’auto-inflammation du carburant injecté.
Cette différence explique en grande partie les écarts de taux de compression :
- Essence atmosphérique : généralement de 10:1 à 13:1, parfois davantage sur certaines architectures.
- Essence turbo : souvent de 9:1 à 11:1, avec des valeurs supérieures sur des moteurs modernes optimisés.
- Diesel automobile moderne : fréquemment de 14:1 à 18:1.
La suralimentation complique cependant cette comparaison. Un turbocompresseur augmente la quantité d’air admise et les pressions de fonctionnement, ce qui peut accentuer les risques de cliquetis sur un moteur essence.
Les progrès de l’injection directe, du refroidissement et de la gestion électronique permettent néanmoins de conserver des taux relativement élevés, même avec une forte suralimentation. Le taux géométrique ne suffit donc pas à caractériser les contraintes réelles d’un moteur.

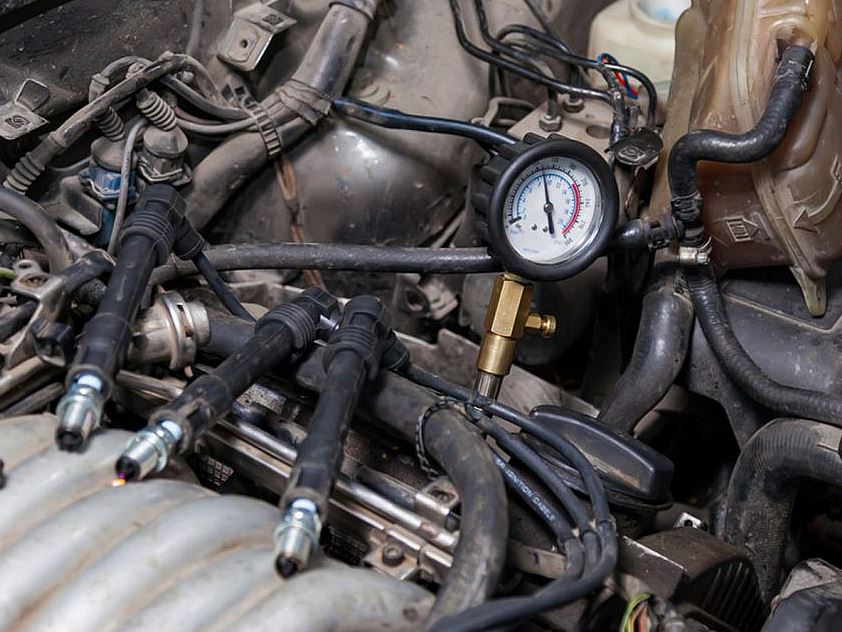

Crédit photo: Illustration de la mesure du taux de compression réel pour chaque cylindre
Taux géométrique et compression effective : quelle différence ?
Le taux de compression géométrique dépend uniquement des dimensions du moteur. Pourtant, la compression réelle de la charge gazeuse ne commence pas nécessairement lorsque le piston quitte le point mort bas.
Si la soupape d’admission reste ouverte pendant une partie de la remontée du piston, une fraction de l’air peut retourner vers le conduit d’admission. La quantité effectivement emprisonnée dans le cylindre diminue, tout comme la compression effective.
Ce principe est notamment exploité par certaines stratégies de distribution de type Atkinson ou Miller. Elles permettent de conserver un rapport de détente élevé tout en limitant la compression effective, afin d’améliorer le rendement dans certaines conditions de fonctionnement.
Il faut également distinguer ces notions de la pression mesurée au compressiomètre. Lors d’un contrôle mécanique, cet appareil relève une pression exprimée en bars, influencée notamment par l’étanchéité des segments, des soupapes et par le calage de distribution.
Deux moteurs possédant le même taux géométrique peuvent ainsi présenter des pressions de compression très différentes.

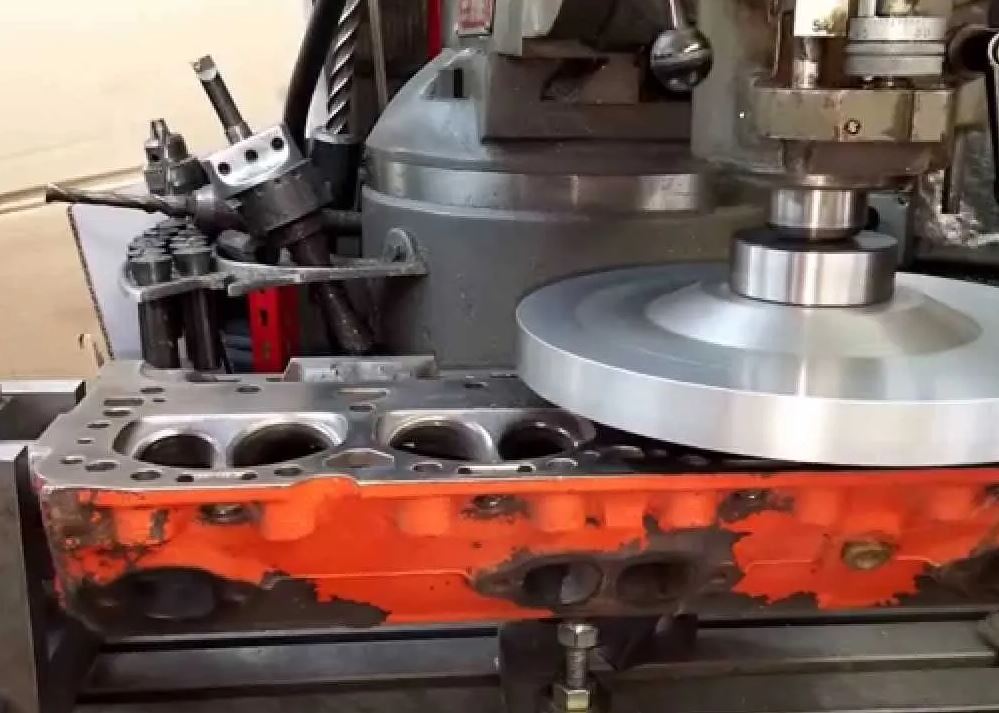

Crédit photo: Illustration L’usinage de la culasse diminue le volume V1 et augmente donc le taux de compression
Peut-on augmenter le taux de compression pour gagner des performances ?
Augmenter le taux de compression constitue une méthode classique de préparation des moteurs atmosphériques. Plusieurs modifications permettent d’y parvenir, notamment l’installation de pistons spécifiques, la réduction du volume de la chambre de combustion ou un surfaçage adapté de la culasse.
L’objectif est principalement d’améliorer le rendement thermodynamique, avec parfois des gains de couple et de réactivité. Mais ces bénéfices dépendent étroitement des caractéristiques initiales du moteur.
Une augmentation excessive peut provoquer du cliquetis, imposer une réduction de l’avance à l’allumage et accroître les contraintes thermiques et mécaniques. Dans certaines conditions, les performances peuvent même se dégrader.
Le choix du carburant, le refroidissement, la forme de la chambre et la gestion électronique deviennent alors essentiels.
Sur un moteur turbo, la préparation exige également de tenir compte de la pression de suralimentation. Un taux plus faible peut permettre d’augmenter cette pression, mais cela ne garantit pas un meilleur rendement global. Toute la difficulté consiste à trouver le bon équilibre.
Conclusion
Le taux de compression moteur joue un rôle essentiel dans le rendement d’un moteur thermique, mais sa valeur ne permet pas, à elle seule, de juger ses performances. Elle doit être considérée avec la distribution, le carburant, la combustion et l’éventuelle suralimentation. Les moteurs modernes montrent d’ailleurs qu’un taux géométrique élevé peut parfaitement coexister avec une compression effective plus faible. En mécanique, l’efficacité dépend davantage de l’équilibre de l’ensemble que d’un chiffre isolé.
Nota Bene :
Les carburants de compétition à indice d’octane élevé permettent parfois d’exploiter des taux de compression et des réglages d’allumage impossibles avec une essence ordinaire. Mais le carburant ne crée pas directement la puissance : il permet surtout au moteur de fonctionner dans des conditions plus exigeantes.
