Effet Venturi dans un carburateur : comment l’essence est-elle aspirée ?
Un carburateur réalise quelque chose d’assez étonnant : alimenter un moteur en essence sans injecteur chargé de pulvériser le carburant sous pression. C’est principalement l’air aspiré par le moteur qui fournit lui-même l’énergie nécessaire. En traversant un passage rétréci, il accélère et sa pression diminue : c’est l’effet Venturi dans un carburateur qui permet alors au carburant de rejoindre le flux d’air. Mais ce principe apparemment très simple ne fonctionne pas correctement dans toutes les conditions. Ralenti, démarrage à froid ou accélération brutale obligent donc les carburateurs à employer plusieurs circuits complémentaires.

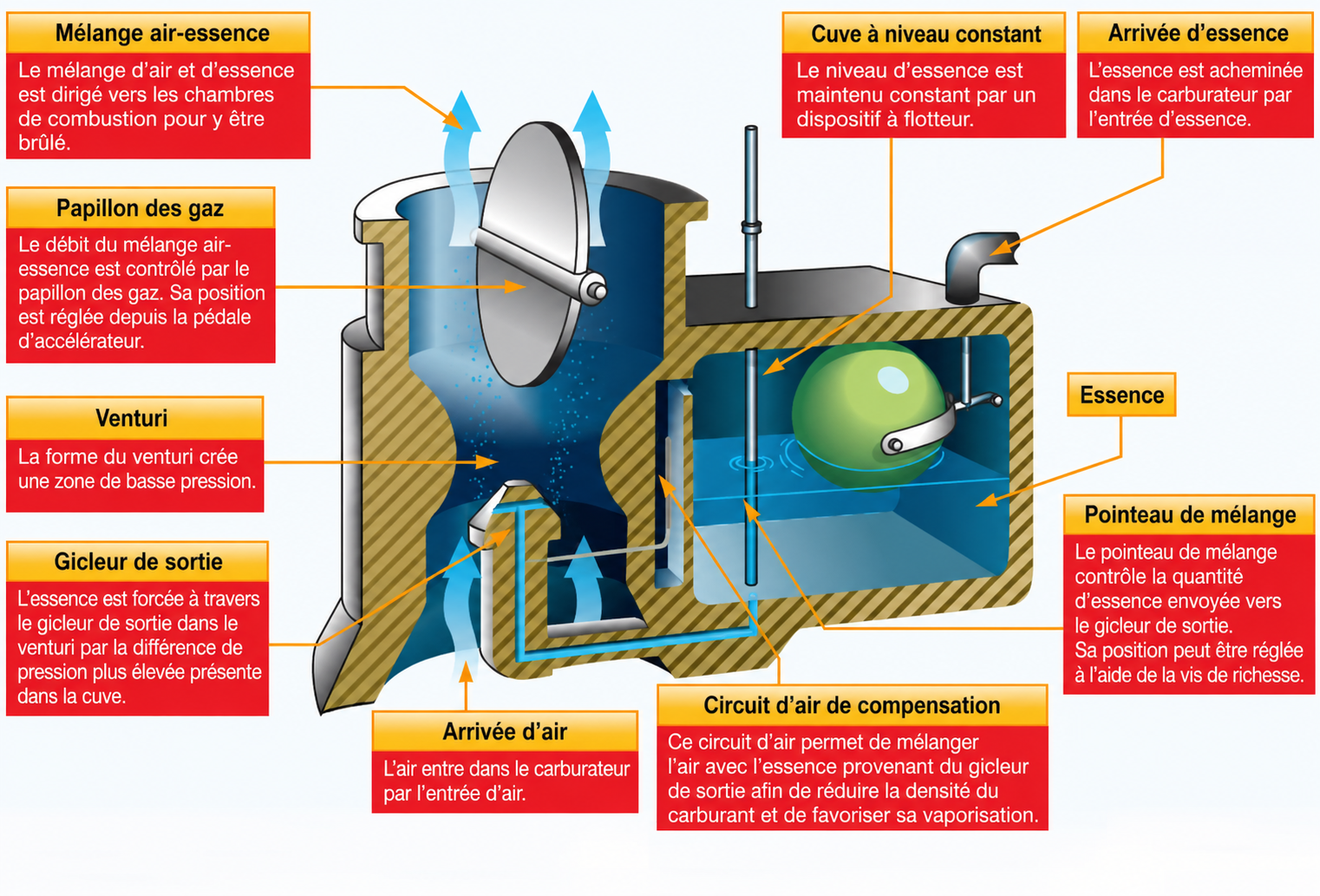

Crédit photo: Illustration de l’utilisation de l’effet venturi dans un carburateur à flotteur
Comment fonctionne l’effet Venturi dans un carburateur ?
L’effet Venturi dans un carburateur repose sur l’accélération de l’air dans un passage rétréci. Cette augmentation de vitesse s’accompagne d’une diminution de la pression statique, créant une différence de pression qui permet au carburant de s’écouler vers le flux d’air.
Lorsque les pistons descendent pendant l’admission, ils provoquent une circulation d’air vers les cylindres. Cet air traverse le corps du carburateur, dans lequel se trouve un étranglement appelé Venturi. La section disponible diminue à cet endroit : la vitesse de l’air augmente.
Un orifice relié au circuit de carburant débouche précisément dans cette zone. La cuve du carburateur est maintenue à un niveau d’essence relativement constant et généralement mise en communication avec une pression de référence. La pression plus faible régnant dans le Venturi crée alors la différence nécessaire pour faire circuler l’essence à travers le gicleur.
On dit couramment que le Venturi « aspire » l’essence. L’image est pratique, mais physiquement simplifiée : c’est une différence de pression qui provoque l’écoulement du carburant.

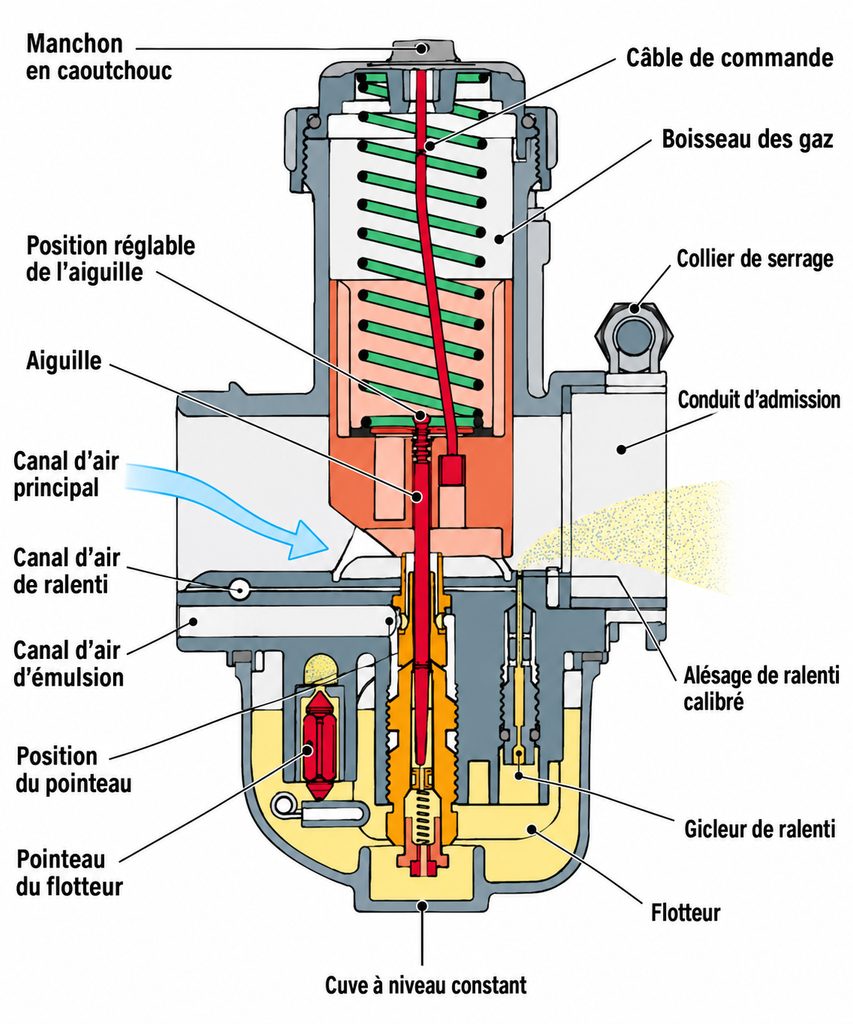

Crédit photo: educauto
Du gicleur au moteur : comment le carburateur dose le mélange air-essence
Le Venturi crée les conditions permettant au carburant de rejoindre l’air, mais le dosage dépend notamment du gicleur, du niveau d’essence dans la cuve et de la conception du diffuseur. Le carburateur doit simultanément fournir suffisamment de carburant et favoriser son mélange avec l’air.
Le gicleur possède un passage calibré qui limite le débit d’essence. Le carburant rejoint ensuite le diffuseur placé dans le courant d’air rapide, où il est fragmenté en fines gouttelettes. Une partie s’évapore tandis que le mélange poursuit son chemin vers le collecteur d’admission.
La cuve joue également un rôle essentiel. Un flotteur commande généralement un pointeau afin de maintenir le niveau de carburant dans une plage déterminée. Un niveau trop haut ou trop bas modifierait les conditions d’alimentation et donc la richesse obtenue. Plus bas dans le carburateur se trouve le papillon des gaz.
Contrairement à une représentation intuitive, celui-ci ne crée pas à lui seul le mélange air-essence. Son ouverture contrôle surtout le débit admis par le moteur et donc sa charge. Lorsque le conducteur appuie sur l’accélérateur, le papillon s’ouvre et permet au moteur d’aspirer davantage d’air.
Toute la difficulté consiste alors à faire suivre correctement la quantité d’essence.

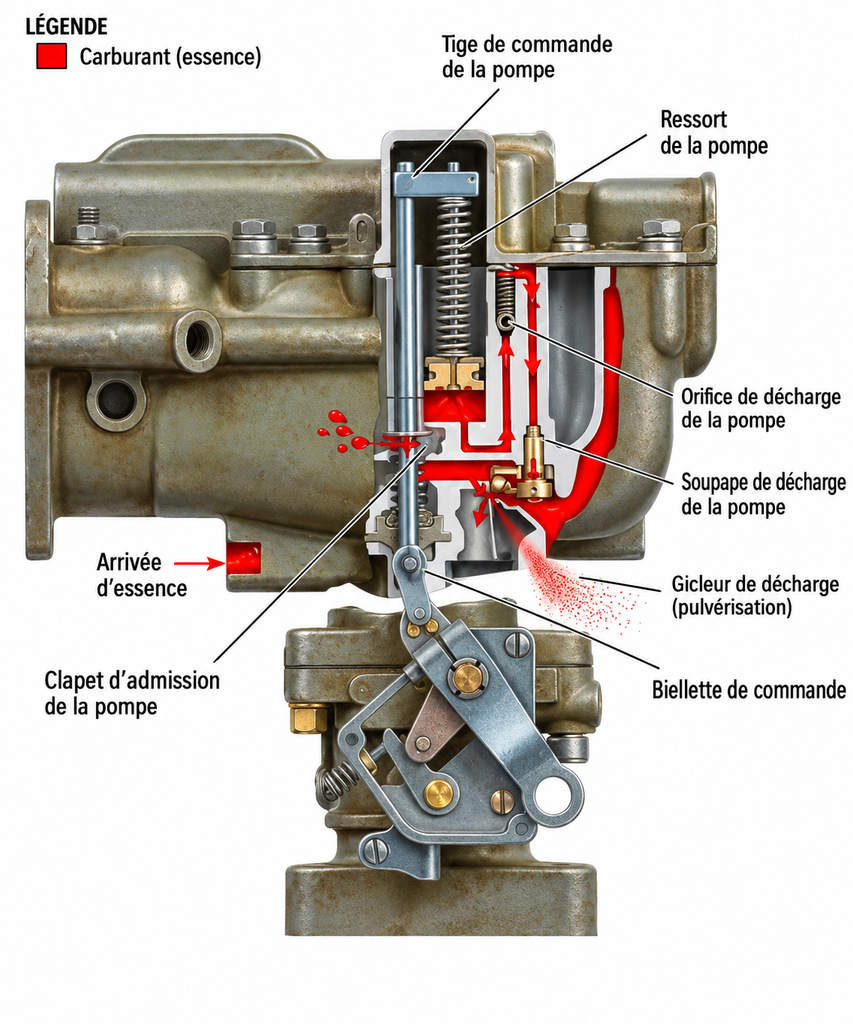

Crédit photo: Illustration pompe de reprise
Pourquoi l’effet Venturi ne suffit-il pas à faire fonctionner un carburateur ?
Un carburateur réduit à un Venturi et un gicleur pourrait faire fonctionner un moteur dans certaines conditions stabilisées. Il serait en revanche incapable de maintenir un mélange satisfaisant depuis le démarrage jusqu’à la pleine charge.
Au ralenti, par exemple, le papillon est presque fermé et le débit traversant le Venturi principal devient trop faible pour assurer correctement l’alimentation.
À l’inverse, lorsque le conducteur ouvre brutalement les gaz, l’air accélère très rapidement alors que le carburant ne suit pas instantanément de la même manière.
Les carburateurs utilisent donc plusieurs dispositifs complémentaires :
- ralenti : un circuit spécifique alimente le moteur lorsque le système principal fonctionne mal à très faible débit ;
- accélération brutale : une pompe de reprise apporte momentanément du carburant supplémentaire pour éviter un appauvrissement ;
- forte charge : un dispositif d’enrichissement peut augmenter la quantité de carburant fournie ;
- démarrage à froid : un starter ou un enrichisseur permet d’obtenir un mélange beaucoup plus riche lorsque l’essence s’évapore difficilement.
Cette multiplication des circuits explique pourquoi un carburateur devient rapidement beaucoup plus complexe que son principe physique de départ. Le Venturi fournit le mécanisme fondamental ; tout le reste cherche à l’adapter aux conditions réelles de fonctionnement du moteur.

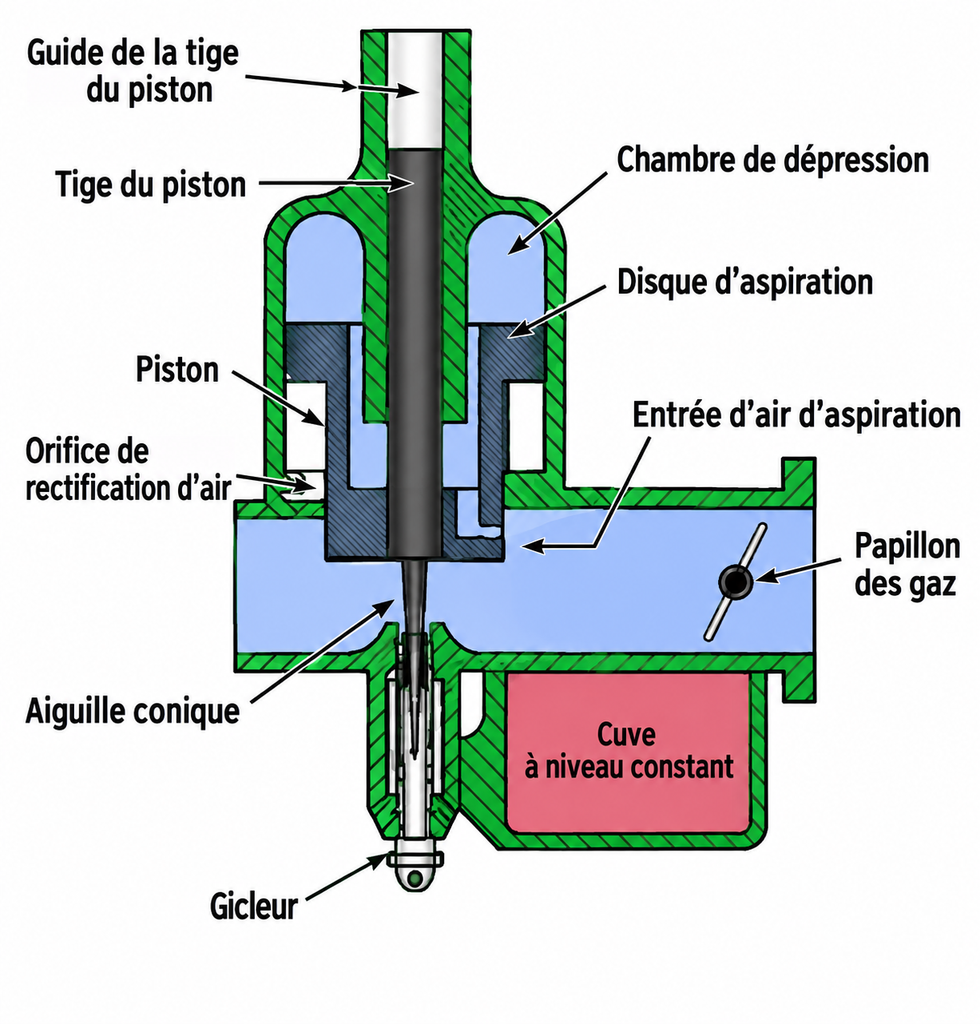

Crédit photo: Illustration schéma en coupe carburateur SU
Venturi fixe ou variable : deux façons différentes d’exploiter le même phénomène
Tous les carburateurs n’exploitent pas ce principe exactement de la même manière. Dans un carburateur classique à Venturi fixe, la géométrie principale du passage d’air reste constante. Le débit et la dépression évoluent donc avec la quantité d’air aspirée par le moteur.
Des carburateurs comme les SU ou certains Stromberg adoptent une philosophie différente. Un piston ou un boisseau mobile fait varier la section disponible pour le passage de l’air en fonction des conditions de fonctionnement. Une aiguille liée à ce mouvement modifie simultanément la section de passage du carburant.
L’objectif est de conserver des conditions de dépression adaptées sur une plage de fonctionnement beaucoup plus large. Le Venturi n’a donc plus une section strictement fixe : le carburateur adapte lui-même son passage d’air à la demande du moteur.
D’autres systèmes utilisent plusieurs corps qui entrent en action simultanément ou progressivement. Les carburateurs double corps Weber ou Solex associés à de nombreuses voitures sportives illustrent cette recherche de débit supplémentaire lorsque le moteur fonctionne à forte charge.
Malgré leurs différences, tous cherchent à résoudre la même difficulté : exploiter les variations de pression pour obtenir un mélange suffisamment adapté à des régimes et des charges extrêmement différents.

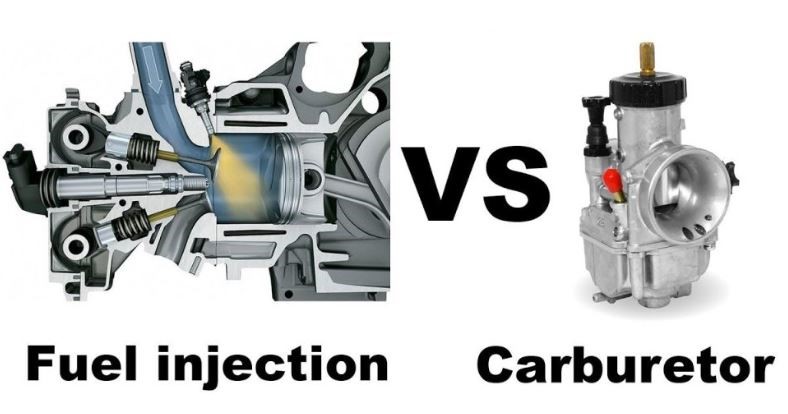

Crédit photo: Illustration injection vs carburateur
Pourquoi l’injection a-t-elle fini par remplacer un système aussi ingénieux ?
Le carburateur est loin d’être un dispositif rudimentaire. Il est au contraire capable d’adapter mécaniquement et pneumatiquement l’alimentation d’un moteur à de très nombreuses situations, sans calculateur, sans injecteur piloté électroniquement et avec très peu d’informations sur les conditions extérieures. C’est aussi sa principale faiblesse.
La température, l’altitude et donc la pression atmosphérique modifient la masse d’air réellement admise. Le démarrage à froid, les accélérations et les changements rapides de charge nécessitent encore d’autres corrections. Plus les exigences de consommation et de dépollution deviennent sévères, plus le dosage doit être précis.
L’injection électronique peut mesurer ou calculer la quantité d’air admise, tenir compte de nombreuses informations fournies par des capteurs et commander précisément la quantité de carburant injectée. Une sonde lambda permet en outre au calculateur de corriger continuellement le mélange dans certaines conditions. Le paradoxe est donc intéressant : plus les ingénieurs ont cherché à rendre le carburateur précis, plus ils ont dû lui ajouter de circuits et de corrections. L’électronique a finalement permis d’obtenir un contrôle beaucoup plus précis avec une logique de fonctionnement différente.
Conclusion
L’effet Venturi dans un carburateur explique comment un phénomène physique simple permet à l’essence de rejoindre le flux d’air sans injecteur sous pression. Mais il n’explique qu’une partie du fonctionnement réel.
Toute l’ingéniosité du carburateur consiste justement à corriger les situations dans lesquelles ce principe ne suffit plus. Derrière quelques conduits, gicleurs et membranes se cache ainsi un véritable calculateur mécanique du mélange air-essence.
Nota Bene :
dire que « le Venturi aspire l’essence » constitue un raccourci pratique. Plus précisément, c’est la différence de pression entre la cuve et la zone de basse pression du Venturi qui provoque l’écoulement du carburant vers le courant d’air.
