Dump valve : à quoi sert cette soupape sur les moteurs turbocompressés ?
La dump valve est une pièce discrète mais essentielle sur de nombreux moteurs turbocompressés. Souvent connue pour le célèbre « pschitt » que l’on entend sur certaines voitures sportives ou préparées, elle joue avant tout un rôle mécanique important. En évacuant la surpression générée lors des changements de rapport ou lorsque le conducteur relâche brutalement l’accélérateur, elle protège le turbocompresseur et améliore sa réactivité. Bien que son fonctionnement soit relativement simple, elle est souvent confondue avec d’autres éléments du système de suralimentation, comme la blow-off valve ou la wastegate.

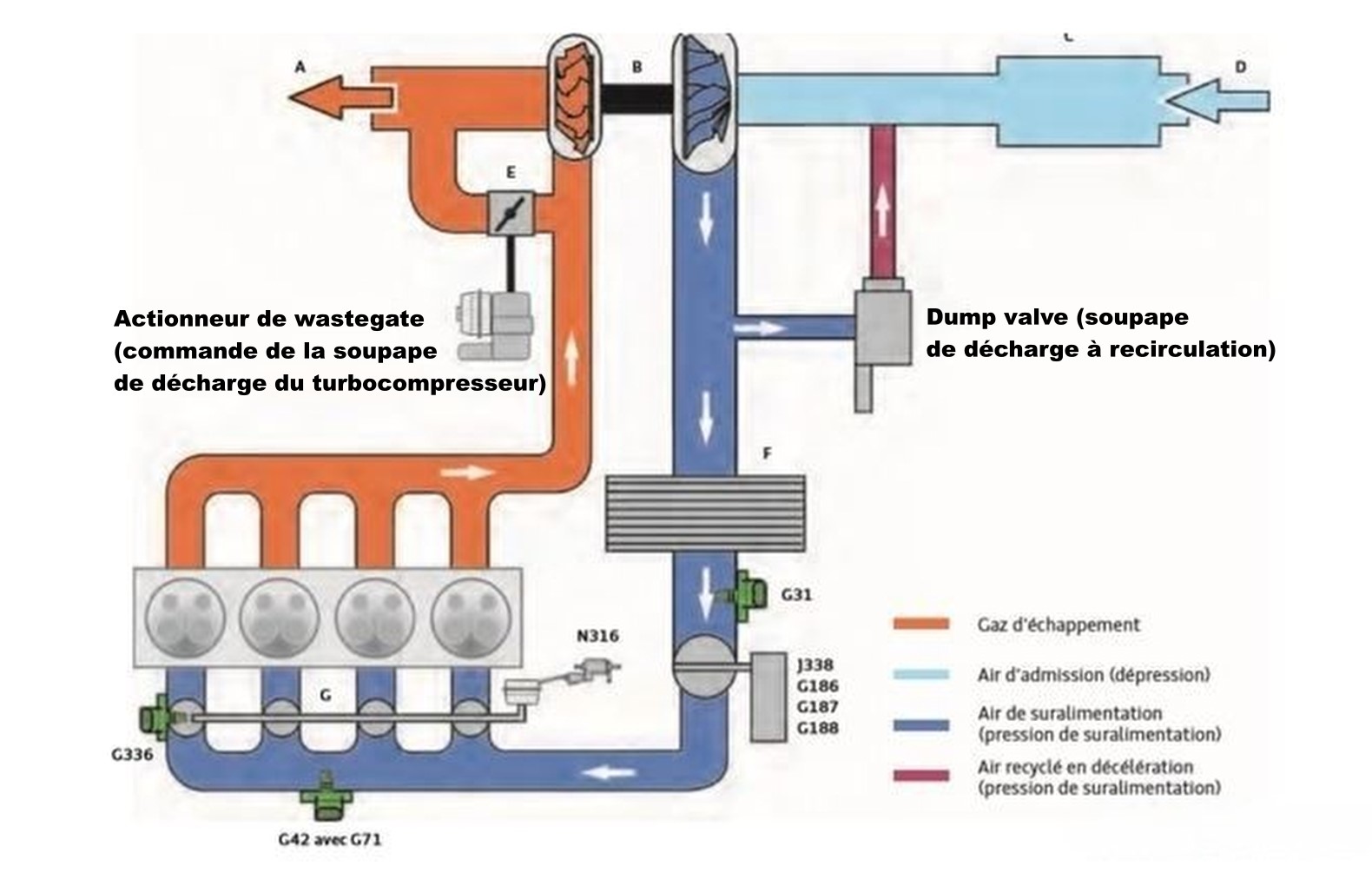

Crédit photo: Illustration positionnement dump valve
À quoi sert une dump valve sur un moteur turbocompressé ?
La dump valve évacue la surpression créée lorsque le papillon des gaz se ferme brusquement. Lorsqu’un moteur turbocompressé accélère, le turbo comprime l’air destiné au moteur. Cet air circule sous pression entre le turbocompresseur et le collecteur d’admission.
Lorsque le conducteur lève soudainement le pied de l’accélérateur ou change de vitesse, le papillon des gaz se ferme presque instantanément. Le turbo, lui, continue de tourner à très haute vitesse pendant quelques fractions de seconde et continue à comprimer de l’air.
Sans dispositif spécifique, cette pression se retrouve brutalement bloquée devant le papillon fermé. L’onde de pression repart alors vers le compresseur du turbo, provoquant ce que les ingénieurs appellent un phénomène de pompage, susceptible de ralentir la turbine et de fatiguer prématurément les composants.
La dump valve évite ce phénomène en ouvrant momentanément une soupape qui libère cette surpression.

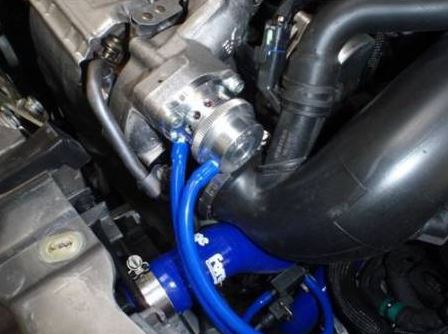

Crédit photo: Illustration dump valve sur moteur
Comment fonctionne une dump valve
La dump valve s’ouvre automatiquement lorsque la pression devient excessive dans le circuit d’admission.
Le principe est relativement simple.
Tant que le conducteur accélère, la soupape reste fermée et tout l’air comprimé est envoyé vers le moteur.
Dès que le papillon des gaz se ferme, la différence de pression commande l’ouverture de la dump valve. L’air comprimé est alors évacué pendant quelques instants avant que la soupape ne se referme dès que le conducteur accélère de nouveau.
Sur la majorité des véhicules modernes, cet air n’est pas rejeté à l’extérieur. Il est simplement renvoyé en amont du turbocompresseur afin d’être réutilisé. Cette solution améliore le rendement, réduit les émissions polluantes et permet au calculateur moteur de conserver une gestion précise du débit d’air.
Le résultat est double : le turbo est protégé et il retrouve plus rapidement sa vitesse de rotation lors de la prochaine accélération.
Tous les moteurs turbo possèdent-ils une dump valve ?
Les moteurs essence turbocompressés modernes disposent presque tous d’un système équivalent à une dump valve.
En revanche, son implantation et son fonctionnement peuvent varier selon les constructeurs. Certaines sont commandées pneumatiquement, d’autres utilisent un actionneur électrique piloté directement par le calculateur moteur.
Sur les moteurs diesel turbocompressés, la situation est différente. Comme ces moteurs ne possèdent généralement pas de papillon des gaz fonctionnant comme sur un moteur essence, les variations de pression sont moins brutales. Une dump valve n’est donc pas toujours nécessaire, même si certains moteurs diesel modernes utilisent des dispositifs comparables selon leur architecture.
Les technologies actuelles permettent également d’intégrer plusieurs fonctions de gestion de la suralimentation dans un ensemble piloté électroniquement afin d’optimiser les performances et la consommation.

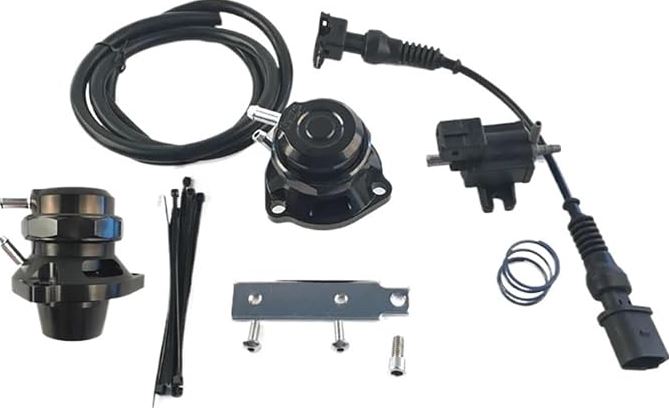

Crédit photo: Illustration kit de remplacement dump valve
Peut-on remplacer sa dump valve par un modèle plus performant ?
Le marché de la préparation automobile propose de nombreuses dump valves renforcées ou dites « sport ». Sur une voiture entièrement d’origine, leur intérêt reste toutefois limité. La pièce montée par le constructeur est dimensionnée pour supporter les performances du moteur et garantir sa fiabilité sur des centaines de milliers de kilomètres.
Les modèles renforcés trouvent surtout leur utilité sur des moteurs dont la pression de suralimentation a été augmentée après une reprogrammation ou une préparation mécanique.
Certaines pièces commercialisées privilégient surtout l’aspect sonore. En rejetant l’air directement dans l’atmosphère, elles produisent le célèbre « pschitt » apprécié par certains passionnés.
En revanche, sur de nombreux véhicules modernes équipés d’un débitmètre, ce type de modification peut perturber la gestion moteur et n’apporte généralement aucun gain de performances sur une voiture de série.

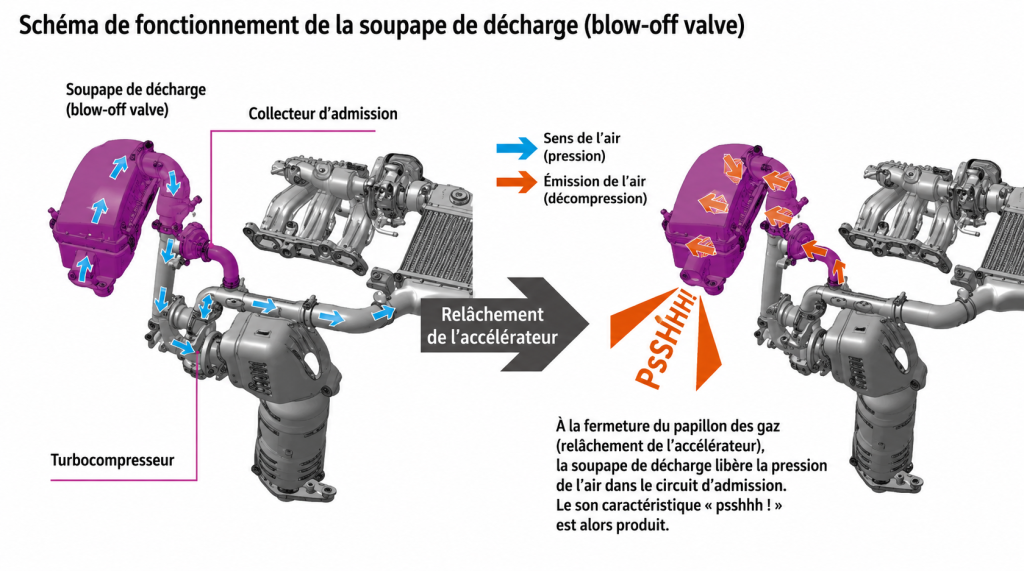

Crédit photo: Illustration du principe d’une blow off valve qui renvoie le surplus d’air à l’extérieur
Quelle différence entre une dump valve et une blow-off valve ?
La blow-off valve remplit la même fonction que la dump valve, mais évacue l’air différemment.
Ces deux dispositifs servent à éliminer la surpression lorsque le conducteur relâche l’accélérateur.
La principale différence réside dans le traitement de l’air comprimé.
La dump valve, également appelée diverter valve, renvoie l’air vers le circuit d’admission afin qu’il soit réutilisé. C’est la solution retenue par la majorité des constructeurs automobiles, car elle optimise le rendement du moteur et respecte le fonctionnement prévu par la gestion électronique.
La blow-off valve, en revanche, rejette directement cet air dans l’atmosphère. C’est elle qui produit le célèbre bruit de souffle, le fameux « pschitt », apprécié dans le monde de la préparation automobile.
Si ce système apporte une signature sonore caractéristique, il ne procure pas de gain de performances sur un véhicule de série et peut parfois perturber le fonctionnement du moteur.

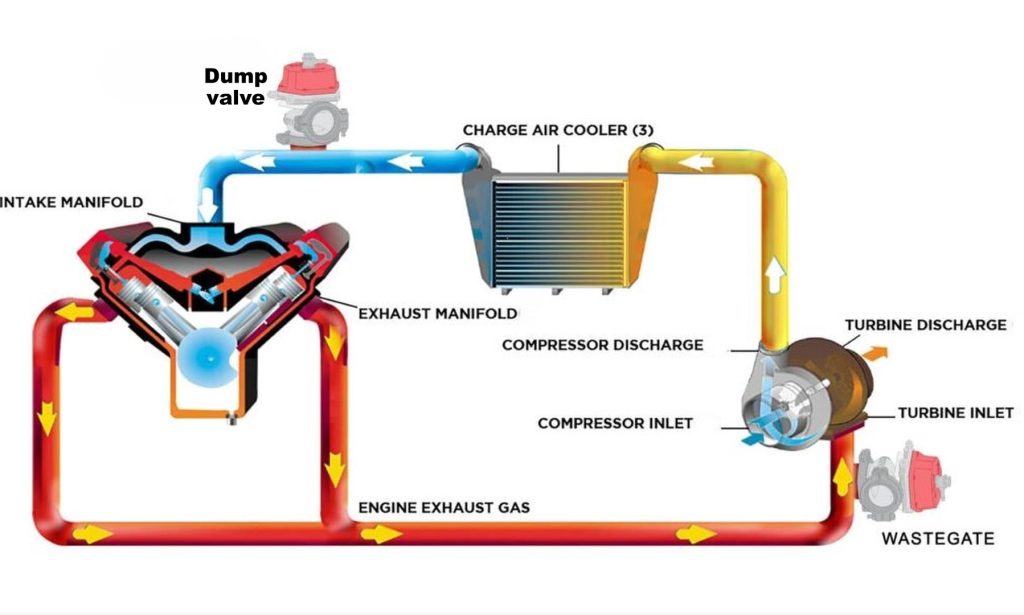

Crédit photo: Illustration positionnement dump valve et wastegate
Quelle différence entre une dump valve et une wastegate ?
La wastegate et la dump valve protègent toutes deux le turbo, mais elles n’agissent pas au même endroit. La confusion est fréquente, alors que leur rôle est totalement différent.
La wastegate intervient côté échappement. Son rôle est de limiter la pression de suralimentation produite par le turbocompresseur en dérivant une partie des gaz d’échappement qui entraînent la turbine. Elle évite ainsi que le turbo ne tourne trop vite et ne produise une pression excessive.
La dump valve, quant à elle, agit côté admission. Elle n’intervient qu’après la production de cette pression, lorsque le conducteur ferme brusquement le papillon des gaz. Elle évacue alors l’excès d’air comprimé afin d’éviter les retours de pression vers le compresseur.
Les deux systèmes sont donc complémentaires. La wastegate contrôle la pression produite par le turbo, tandis que la dump valve protège le circuit d’admission lorsque cette pression n’est plus utilisée par le moteur.
Conclusion
La dump valve est bien plus qu’un simple accessoire produisant un bruit spectaculaire. Cette soupape joue un rôle essentiel dans la protection du turbocompresseur, la réduction des contraintes mécaniques et l’amélioration de la réactivité du moteur. Discrète sur les véhicules d’origine, elle participe à la fiabilité des moteurs turbocompressés modernes. Comprendre son fonctionnement permet également de mieux distinguer son rôle de celui de la blow-off valve et de la wastegate, trois composants souvent confondus mais pourtant complémentaires.
Nota Bene :
Sur la plupart des voitures de série actuelles, la dump valve est une soupape à recirculation quasiment inaudible. Le célèbre « pschitt » souvent associé aux moteurs turbo provient généralement d’une blow-off valve atmosphérique montée sur certains modèles sportifs ou installée dans le cadre d’une préparation moteur.
