Arbres à cames variables : comment ça fonctionne vraiment ?
Il suffit parfois d’un petit ajustement pour métamorphoser un moteur. C’est exactement ce que permettent les arbres à cames variables : faire varier finement le calage des soupapes selon le régime, les besoins de couple ou les contraintes d’émission. Autrement dit ? Offrir au moteur la capacité de respirer différemment à chaque instant. Derrière ce concept simple se cache en réalité une prouesse technique, devenue incontournable sur les moteurs modernes. Voyons en détail comment cette idée brillante a bouleversé la distibution en mécanique auto.

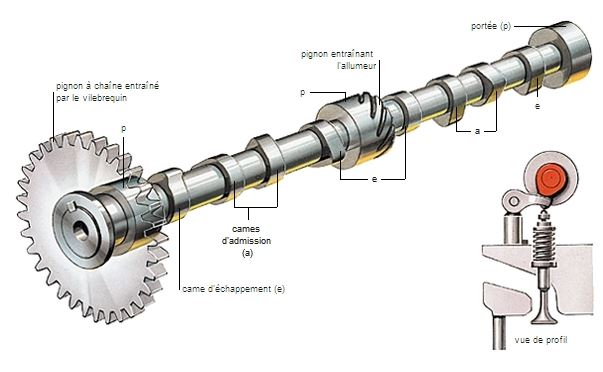

Crédit photo: Dessin Marcel Miller – Archives Larousse
Retour rapide sur le rôle de l’arbre à cames classique
Dans un moteur thermique, l’arbre à cames est chargé d’ouvrir et de fermer les soupapes d’admission et d’échappement. Il tourne à moitié de la vitesse du vilebrequin, et détermine la chronologie des échanges gazeux.Avec un arbre à cames classique, le calage est fixe : les soupapes s’ouvrent et se ferment toujours selon les mêmes angles, que le moteur soit à 1000 ou 6000 tours/minute. Résultat ? On fait des compromis. On choisit un calage “moyen” qui sacrifie un peu de couple à bas régime, et un peu de puissance en haut. Pas idéal.
Pourquoi il faut faire varier le calage ?
Un moteur ne “respire” pas de la même façon à tous les régimes. À bas régime, on cherche du couple, une réponse rapide. À haut régime, on veut de la puissance, donc des temps d’ouverture plus longs. C’est là qu’interviennent les arbres à cames variables.En modifiant le moment d’ouverture ou de fermeture des soupapes en temps réel, on adapte le comportement du moteur à chaque situation. Résultat : un moteur souple, performant et plus efficient. Comme si l’on avait plusieurs moteurs en un seul.

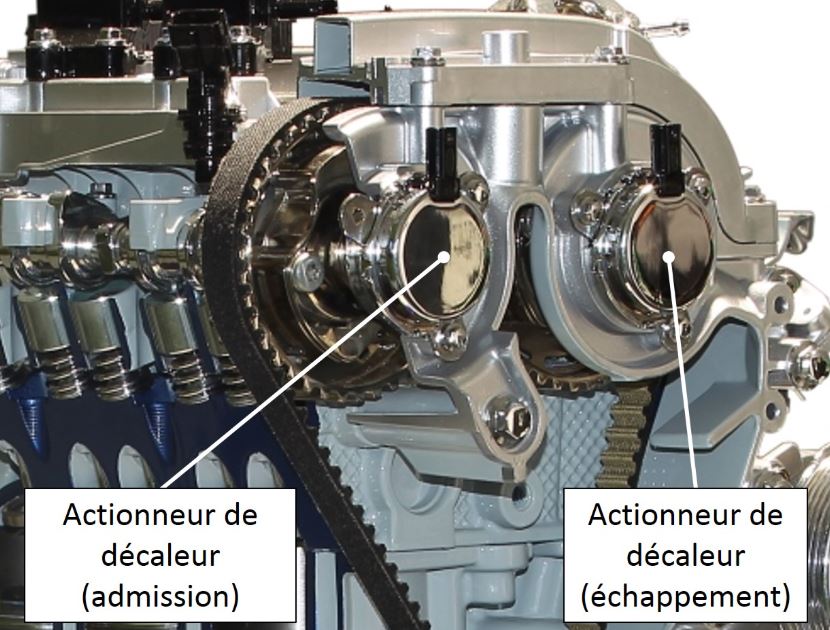

Crédit photo:Ford – innovauto
Comment fonctionnent les arbres à cames variables ?
Il existe plusieurs technologies, mais le principe de base reste souvent le même : faire tourner légèrement l’arbre à cames par rapport au pignon qui l’entraîne. Cela crée un “déphasage” qui modifie l’avance ou le retard d’ouverture des soupapes.
Ce déphasage est généralement géré par un système hydraulique (huile sous pression) commandé par l’électronique du moteur. Certains systèmes vont plus loin en modifiant non seulement le moment d’ouverture, mais aussi la levée (hauteur) ou la durée d’ouverture.
C’est un peu comme si vous donniez plus d’amplitude à un mouvement de respiration selon que vous êtes au repos ou en plein sprint.
Les avantages concrets sur route et circuit
Là où les arbres à cames variables brillent, c’est dans les sensations de conduite. Accélérations plus franches, moteurs plus linéaires, moins de creux… Tout devient plus fluide, plus progressif. On a parfois l’impression qu’un second souffle s’active passé un certain régime, comme si le moteur se réveillait.
C’est particulièrement bluffant avec le VTEC de Honda : en ville, le moteur est discret, souple, presque sage. Et dès qu’on monte dans les tours… ça hurle, ça pousse, ça vit.
Côté consommation, les bénéfices sont réels aussi : en réduisant les pertes à bas régime et en optimisant les échanges gazeux, on limite les gaspillages. Idem pour les émissions : un moteur qui respire bien pollue moins.

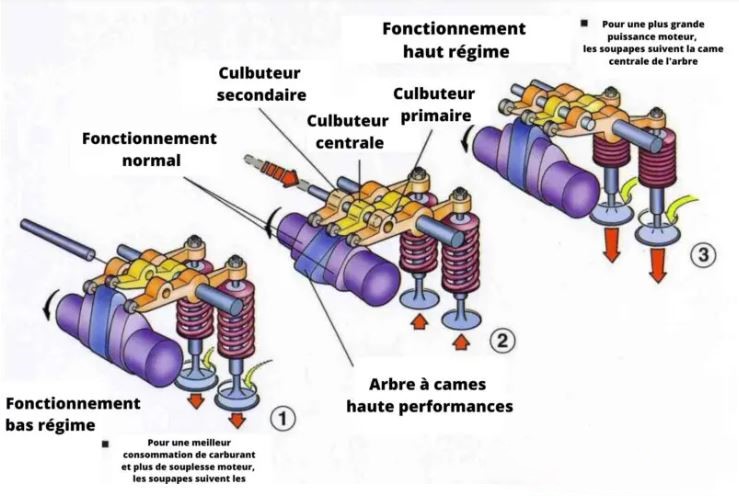

Crédit photo: ma-courroie-de-distribution Principe VTECH Honda
Les différents systèmes d’arbres à cames variables
Le concept a été décliné de nombreuses manières par les constructeurs :
- VTEC (Honda) : le plus célèbre. Utilise deux profils de cames, l’un doux pour les bas régimes, l’autre agressif pour les hauts régimes. Une bascule mécanique s’opère vers 5000 tr/min.
- VANOS (BMW) : modifie le calage en continu grâce à un système hydraulique. Le Double VANOS agit sur admission et échappement.
- VVT-i (Toyota) : “Variable Valve Timing – intelligent”, joue sur le calage de l’arbre à cames via une gestion électronique optimisée.
- Multiair (Fiat) : va encore plus loin avec une gestion électro-hydraulique indépendante de chaque soupape.
Chaque système a ses subtilités, mais tous partagent un objectif : offrir un moteur plus intelligent, plus adaptable, plus vivant.
Crédit photo: volgenpower Illustartion dephaseur sur l’admission
Fiabilité et entretien : ce qu’il faut savoir
Qui dit complexité dit parfois… fragilité. Les systèmes à calage variable peuvent souffrir avec l’âge : électrovannes grippées, capteurs défectueux, jeux mécaniques, etc. L’huile moteur joue un rôle crucial : un lubrifiant sale ou trop vieux peut perturber le bon fonctionnement du système.
Un bruit de cliquetis à froid, des ratés à l’accélération, un creux inhabituel ? Cela peut être le signe que le système d’arbre à cames variable ne fait plus son boulot.
Heureusement, sur la plupart des véhicules bien entretenus, ces systèmes tiennent plusieurs centaines de milliers de kilomètres sans broncher.
Crédit photo: Koenigsegg Moteur freevalve sans arbres à cames
Et demain ? Vers une hybridation des systèmes
Avec l’électrification des moteurs, on pourrait croire que les arbres à cames variables sont en voie de disparition. Il n’en est rien. Ils continuent d’évoluer, parfois même de manière spectaculaire. Certains prototypes envisagent un calage 100 % électronique, sans arbre à cames du tout : chaque soupape serait pilotée individuellement par un électro-aimant. Ce serait la liberté totale : ouverture indépendante, durée modulable à chaque cycle, selon la charge, la température, le carburant…
Un constructeur a déjà sauté le pas : Koenigsegg, avec son système Freevalve, a mis au point un moteur sans arbre à cames du tout. Chaque soupape y est contrôlée individuellement par un système pneumatique-électro-hydraulique, ce qui permet une gestion ultra-précise de l’admission et de l’échappement, indépendamment sur chaque cylindre. Testé sur la Koenigsegg Gemera, ce moteur étonnant promet une puissance élevée, une consommation réduite… et surtout une flexibilité mécanique inédite. Une vraie révolution, même si elle reste pour l’instant réservée à l’élite. Sur les moteurs modernes, les arbres à cames variables travaillent souvent de concert avec l’injection, l’allumage et parfois la suralimentation. Cette coordination fine permet d’optimiser à la fois le rendement, les émissions et la souplesse, sans sacrifier le plaisir de conduite.
Conclusion
Les arbres à cames variables ont profondément changé le rapport qu’on entretient avec la mécanique. Ils ont effacé les compromis, affiné les comportements, et permis de tirer le meilleur de chaque moteur selon les circonstances.
Ce qui relevait autrefois du miracle est devenu une norme invisible. Et pourtant, sans ce petit décalage intelligent, nos voitures modernes seraient bien moins agréables à conduire.
Nota Bene
Faire varier un arbre à cames, c’est offrir au moteur plusieurs personnalités selon le régime. Derrière cette astuce se cache surtout une recherche permanente d’efficacité, entre performance, sobriété et agrément de conduite.
