Vilebrequin : le cœur battant du moteur
Dans une voiture ancienne ou moderne, certains éléments attirent tous les regards : moteur, carrosserie, sièges baquets, gros freins… Mais au cœur du moteur, une pièce discrète orchestre tout le mouvement : le vilebrequin. Sans le vilebrequin, un moteur serait comme un orchestre sans chef : aucun mouvement, aucun rythme, juste le silence. Cette pièce en acier transforme les allers-retours des pistons en rotation continue, transmettant l’énergie à la boîte de vitesses puis aux roues. Véritable cœur battant du moteur thermique, le vilebrequin mérite qu’on s’y attarde, tant il est indispensable au fonctionnement de toute voiture de collection ou de compétition.
Crédit photo: fiches-auto Principe
Comment fonctionne un vilebrequin ?
Le principe est simple, mais la magie opère dans le détail. À chaque explosion du mélange air-essence, les pistons montent et descendent dans leurs cylindres comme les marteaux d’un orchestre mécanique. Le vilebrequin, grâce à ses manetons décalés, transforme ce mouvement vertical en rotation continue, véritable cœur battant du moteur.
Chaque piston est relié au vilebrequin par une bielle, qui s’articule autour d’un maneton. À chaque cycle, l’ensemble convertit l’énergie linéaire en énergie rotative, entraînant la transmission et, par extension, les roues de la voiture ancienne ou moderne.
L’arbre est maintenu dans le carter moteur par des paliers, lubrifiés sous pression, qui supportent ses charges et garantissent un mouvement fluide et précis. Vu de près, c’est une chorégraphie métallique, réglée au dixième de millimètre, où chaque tour semble battre au rythme d’un cœur mécanique.
Un bon vilebrequin, c’est comme un chef d’orchestre invisible : discret, mais sans lui, tout le moteur perd la mesure.
Crédit photo: turbosquid Vilebrequin 12 cylindres
Une architecture complexe
Un vilebrequin, ce n’est pas un simple axe tordu. C’est une pièce d’horlogerie en acier, longue, lourde, précise. Il est constitué de plusieurs parties, les manetons (où les bielles se fixent), les tourillons (qui reposent dans les paliers du bloc moteur), et les contrepoids (pour équilibrer les masses en mouvement).
Un vilebrequin peut avoir 3, 4, 6, voire 12 manetons, selon le nombre de cylindres. Plus il y a de cylindres, plus la pièce est longue… et complexe à équilibrer. Le moindre défaut de conception ou de fabrication peut entraîner des vibrations, voire une casse moteur.

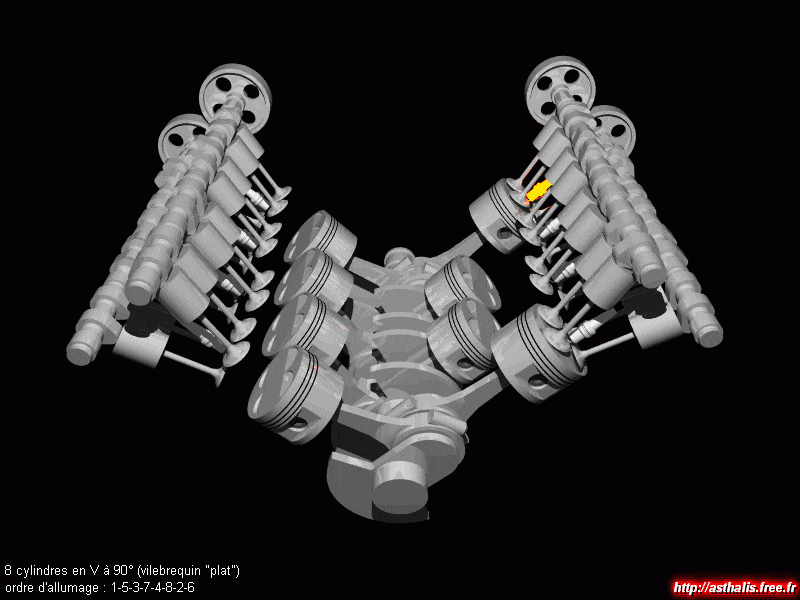

Crédit photo:Animation du fonctionnement d’un vilebrequin croisé sur V8 – Source : asthalis.free.fr
Les formes qui changent tout
Il existe plusieurs types de vilebrequins, en fonction de l’architecture moteur :
Vilebrequin court et léger: utilisé dans les moteurs de moto ou de compétition, pour des montées en régime fulgurantes.
Vilebrequin plat : utilisé en F1 ou dans certaines Ferrari V8. Les manetons sont alignés à 180°, ce qui améliore la réponse moteur mais provoque plus de vibrations.

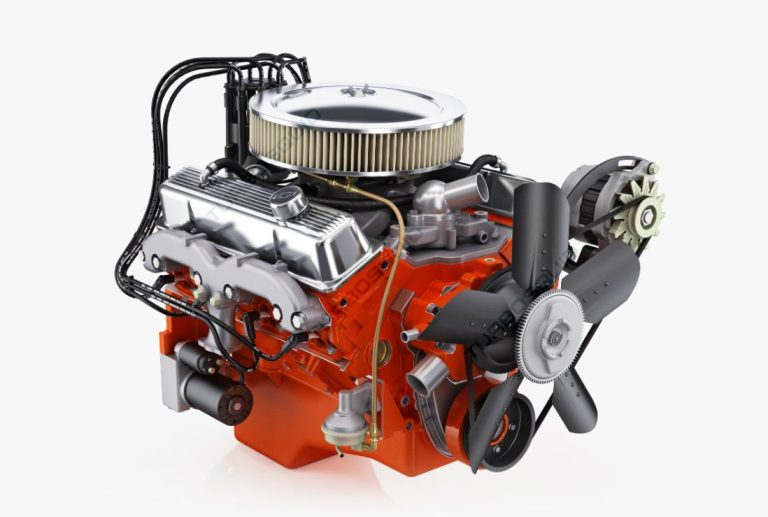

Vilebrequin croisé : plus répandu, notamment sur les V8 américains. Il offre plus d’équilibre mais un son différent.
Vilebrequin à course longue : privilégie le couple bas dans les diesels ou moteurs de tracteurs.
Crédit photo: Med_Rekaya 3D

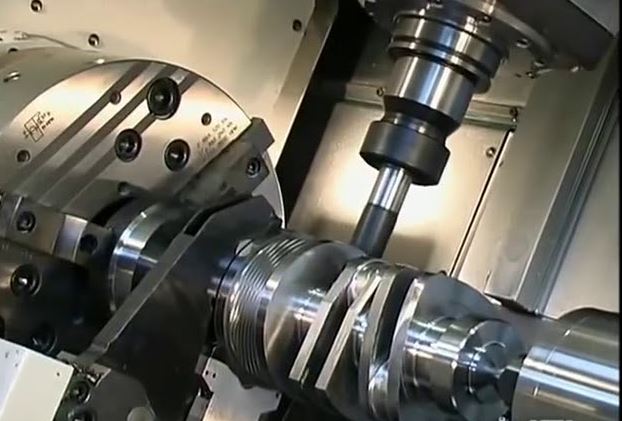

L’usinage, un art de haute précision
Fabriquer un vilebrequin demande un savoir-faire hors normes. Il est généralement forgé dans un acier spécial, puis usiné avec une précision de l’ordre du micron. Les manetons et tourillons sont polis, équilibrés dynamiquement, et parfois nitrurés (traitement thermique de surface) pour accroître leur résistance.
L’équilibrage est une étape cruciale, chaque masse est mesurée et corrigée pour éviter les balourds. On parle ici de tolérances inférieures au dixième de gramme. Un bon équilibrage permet un régime élevé sans vibrations, et une longévité accrue.
Comment savoir si un vilebrequin est usé ou endommagé ?
Un vilebrequin usé peut se manifester par des vibrations inhabituelles, des bruits sourds provenant du bas moteur ou des jeux anormaux lors des contrôles mécaniques. Sur une voiture ancienne, une baisse de pression d’huile ou la présence de limaille dans le carter sont aussi des signes avant-coureurs. Un diagnostic précis doit être fait par un spécialiste pour éviter la casse du moteur.

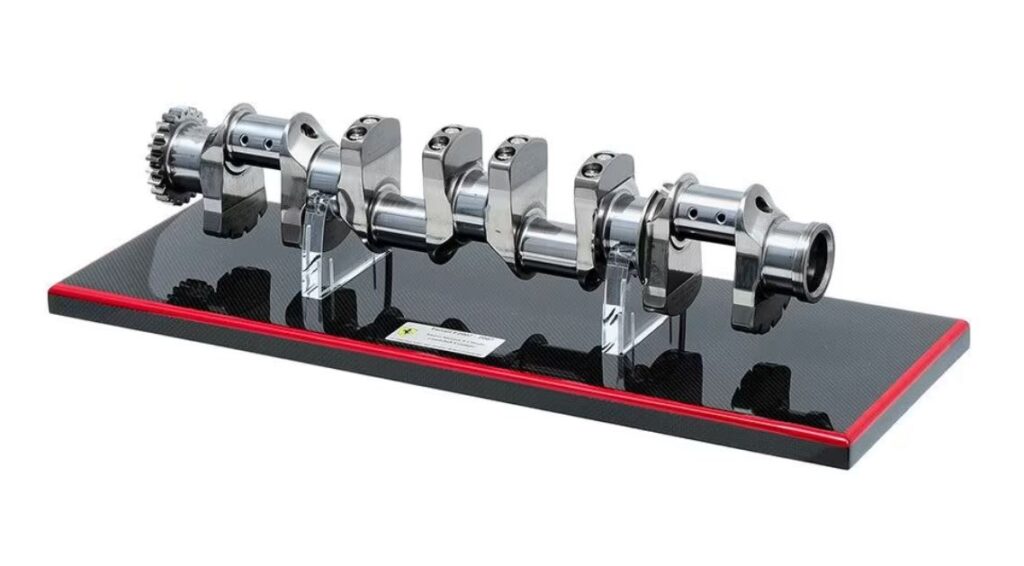

Crédit photo:Ferrari Vilebrequin de Formule 1
Quand le vilebrequin devient extrême
Dans les moteurs de compétition ou les préparations extrêmes, le vilebrequin devient une pièce maîtresse. En F1, il tourne à plus de 18 000 tr/min et pèse moins de 10 kg. En dragster, il doit encaisser des pics de couple monstrueux. Sur certains moteurs très exotiques (comme les bicylindres à double embiellage ou les moteurs à manivelle excentrée), il adopte des formes incroyables.
Les vilebrequins de V16 ou de moteurs d’avions anciens (type Rolls-Royce Merlin) sont de véritables chefs-d’œuvre d’ingénierie. Même dans le monde de la moto, les vilebrequins à calage particulier (comme les crossplane de Yamaha) modifient profondément le comportement moteur.
Conclusion
Le vilebrequin n’est peut-être pas la pièce la plus sexy d’un moteur, mais c’est son point d’ancrage, sa colonne vertébrale. Il ne fait pas de bruit, il n’est pas visible, mais sans lui, aucune puissance n’est transmise, aucun mouvement n’est possible.
À l’heure où les moteurs thermiques vivent leurs dernières grandes années, saluer le génie discret du vilebrequin, c’est aussi rendre hommage à l’ingénierie mécanique la plus pure.
Nota Bene
Le vilebrequin, parfois oublié, est pourtant la pièce maîtresse qui transforme la force des pistons en puissance réelle. Surveillez ses signes d’usure : un bruit suspect ou une vibration inhabituelle ne doivent jamais être ignorés.
