Ensemble pistons bielles : le duo mécanique au cœur du moteur
Parmi les milliers de pièces qui composent un moteur, peu sont aussi déterminantes que l’ensemble pistons bielles. C’est lui qui transforme une explosion de carburant en mouvement réel, celui qui anime les roues, celui qui permet à une simple voiture ancienne ou moderne de prendre vie à chaque démarrage. Derrière ce duo se cache un mécanisme apparemment simple, mais d’une finesse mécanique incroyable. À chaque cycle, un piston monte et descend, une bielle convertit ce mouvement linéaire en rotation, et le vilebrequin entraîne la magie. Pourtant, ce ballet est bien plus complexe qu’il n’y paraît. Alors comment fonctionne vraiment ce couple mythique, et pourquoi est-il si essentiel à la performance et à la fiabilité d’un moteur ?

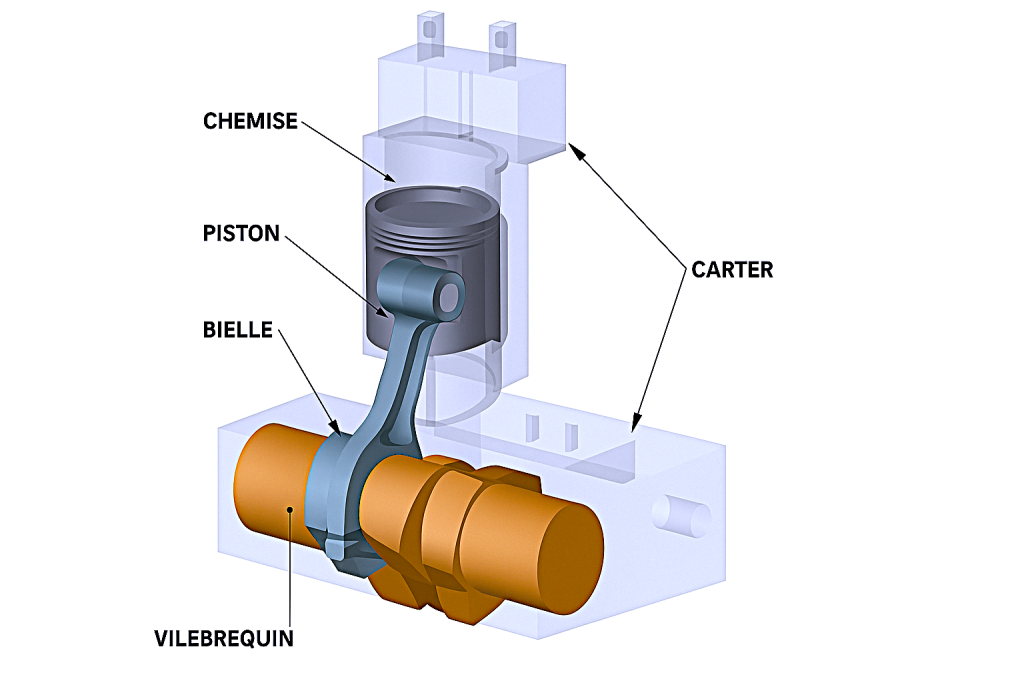

Crédit photo: dirnes.mineparis
À quoi sert l’ensemble pistons bielles dans un moteur ?
Le rôle de l’ensemble pistons bielles est de transformer l’énergie produite par la combustion en un mouvement exploitable. Le piston, logé dans le cylindre, reçoit la pression issue de l’explosion du mélange air carburant. Cette force pousse le piston vers le bas, et la bielle, attachée à son axe, convertit ce déplacement vertical en rotation.
Ce mouvement actionne le vilebrequin, qui à son tour transmet l’énergie à la boîte de vitesses puis aux roues. Sans cet ensemble, un moteur thermique ne ferait absolument rien, un peu comme un cycliste sans jambes.
Ce duo est présent dans tous les moteurs à pistons, du petit monocylindre de tondeuse aux V12 les plus exotiques. Malgré des variations de formes ou de dimensions, le principe reste identique depuis plus d’un siècle, preuve de son efficacité remarquable.

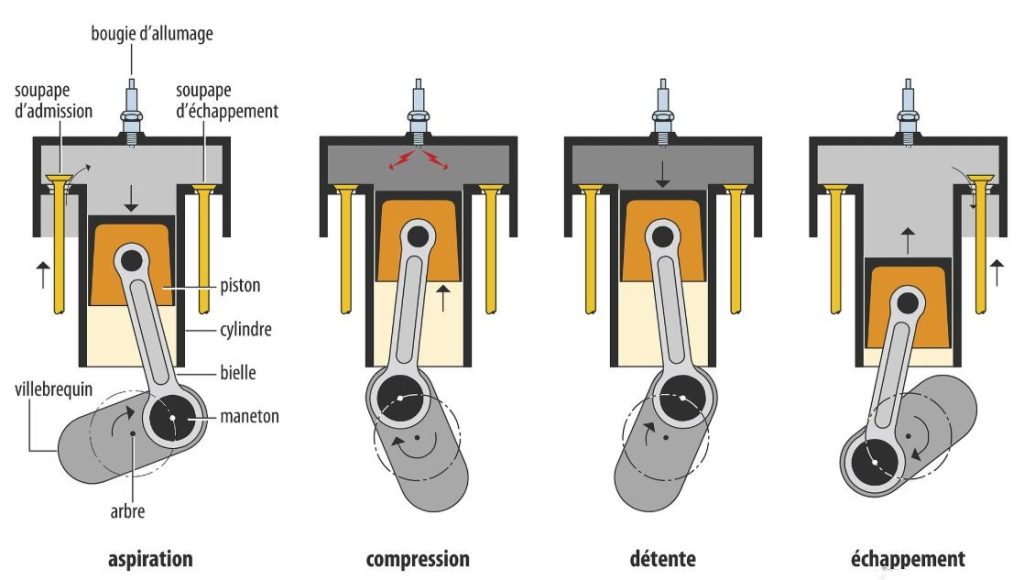

Crédit photo: universalis Positions de l’ensemble pistons bielles pendant les qutre temps
Comment fonctionne le mouvement pistons bielles ?
Pour comprendre le fonctionnement du mouvement pistons bielles, imaginons un manège : le piston monte et descend comme un cavalier sur une monture, et la bielle pivote à chaque cycle pour transmettre l’effort.
Ce mouvement se déroule en quatre temps : admission, compression, explosion et échappement. Chaque piston répète ce cycle des milliers de fois par minute. Dans un moteur tournant à 6000 tours, le piston peut changer de direction 200 fois par seconde.
Le mouvement linéaire du piston est converti en rotation grâce à la tête de bielle, qui entoure le maneton du vilebrequin. La géométrie de cette liaison est cruciale. Un mauvais angle ou une flexion trop importante et tout peut se désaligner. C’est un peu comme courir avec une cheville fragile, le moindre défaut peut tout compliquer.
La synchronisation parfaite entre pistons, bielles, vilebrequin, soupapes et allumage explique pourquoi un moteur sain donne cette sensation de douceur presque hypnotique.
Les contraintes mécaniques extrêmes sur les pistons et bielles
Si le rôle semble simple, les contraintes subies sont titanesques. À chaque explosion, le piston encaisse plusieurs tonnes de pression. La température dans la chambre peut dépasser 2500 degrés au pic de combustion, même si le piston ne voit qu’une partie de cette chaleur.
La bielle, elle, subit des forces alternées de traction et de compression. Lors du mouvement ascendant, elle doit ralentir puis inverser la course du piston, générant une inertie énorme. Lors du mouvement descendant, elle doit absorber la poussée violente provoquée par l’explosion.
C’est ce jeu permanent qui provoque parfois des casses spectaculaires, comme une bielle qui traverse le bloc moteur. Une image que tous les passionnés ont déjà vue et qui ressemble toujours à une scène sortie d’un film catastrophe. Une rupture de bielle est souvent fatale au moteur, car elle entraîne des dégâts en cascade.
Les pistons, eux, peuvent ovaliser, gripper ou se fissurer si la lubrification ou les tolérances ne sont pas parfaites. Le moindre défaut et c’est toute la symphonie mécanique qui se dérègle.

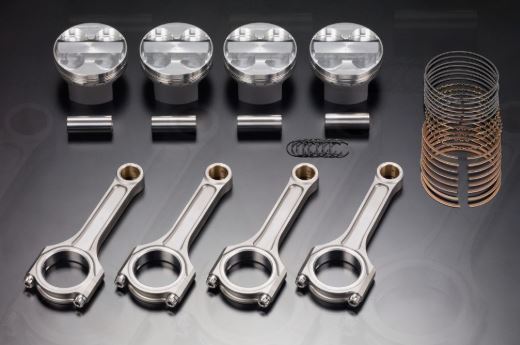

Crédit photo:swapland Ensemble pistons bielles forgés
Les matériaux et conceptions modernes
Pour survivre à ces contraintes, l’ensemble pistons bielles a évolué avec l’ingénierie. Les pistons en aluminium forgé sont la norme en performance, car ils résistent mieux aux chocs thermiques et sont plus légers. Certains constructeurs optent pour des traitements de surface comme le graphite ou des revêtements au molybdène pour diminuer les frottements.
Les bielles sont souvent réalisées en acier forgé ou en titane dans le haut de gamme. Leur forme, appelée section, joue un rôle essentiel. Les bielles en I sont légères et adaptées aux moteurs à très haut régime. Les bielles en H sont plus rigides, idéales pour les moteurs turbo à forte pression d’explosion.
Les ingénieurs travaillent constamment à réduire l’inertie, un peu comme un coureur qui cherche à alléger ses chaussures pour gagner en réactivité. Un piston plus léger et une bielle plus rigide permettent un moteur plus vif et plus durable.

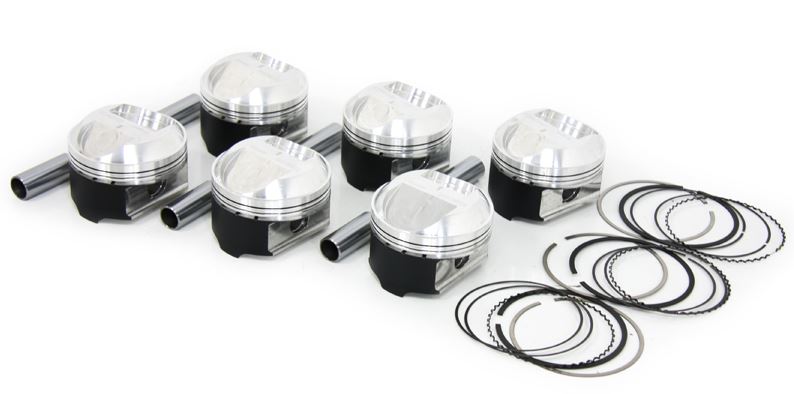

Crédit photo:design911 Pistons Wössner pour Porsche GT3 RS
L’ensemble pistons bielles en performance et sport auto
Dans le monde du sport automobile, l’ensemble pistons bielles est une zone de développement cruciale. Une F1, une moto GP ou une GT3 n’accepterait jamais une pièce de série.
Alléger le piston permet d’atteindre des régimes plus élevés, ce qui augmente la puissance. Rigidifier la bielle améliore la résistance aux charges extrêmes. Dans certains moteurs mythiques, comme les moteurs atmosphériques japonais des années 90 ou certains V8 américains, l’optimisation pistons bielles est l’une des clés du caractère mécanique.
Le rapport course alésage, la forme du dôme du piston ou le choix de l’axe influencent directement le couple, la puissance et le tempérament du moteur. C’est la partie du moteur où une simple modification peut transformer complètement le comportement d’un véhicule.

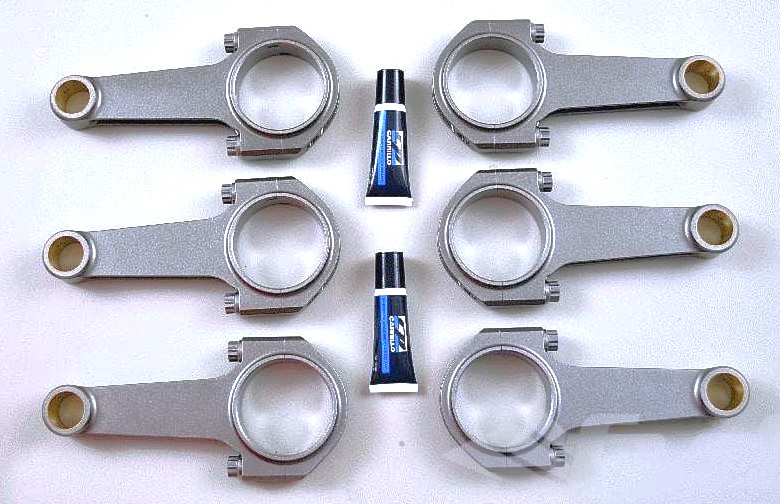

Crédit photo:fvd Bielles forgées Carillo pour Porsche 997 GT3
Réparations, signes d’usure et casses les plus fréquentes
Un ensemble pistons bielles fatigué se manifeste souvent par des bruits anormaux. Un cliquetis métallique à froid peut révéler du jeu dans l’axe ou un début de grippage. Une perte soudaine de puissance peut indiquer une compression faible due à l’usure des segments.
Une bielle tordue entraîne des vibrations importantes, comme si le moteur courait sur une jambe bancale. Une casse franche, elle, est brutale. Le moteur s’arrête, parfois dans un bruit sec, et laisse derrière lui un trou dans le bloc.
L’entretien régulier, l’huile adaptée et la surveillance du niveau sont essentiels pour éviter ces situations. Un moteur bien entretenu peut parcourir plusieurs centaines de milliers de kilomètres sans jamais montrer le moindre signe de faiblesse, preuve que ce duo mécanique reste l’un des plus fiables de l’histoire automobile.
Conclusion
L’ensemble pistons bielles est un mécanisme aussi simple que génial. Il est le cœur battant du moteur, celui qui transforme une combustion en mouvement. Sa longévité, sa robustesse et son importance en font une pièce mythique de la mécanique auto. Que l’on parle d’une voiture ancienne, d’un moteur moderne downsizé ou d’un bloc de compétition, ce duo reste indispensable pour faire vivre la machine.
Nota Bene :
En observant ces pièces, on comprend que la mécanique est faite de composants discrets qui accomplissent un travail immense. Une belle leçon de simplicité et d’ingéniosité qui rappelle que derrière chaque voiture se cachent des forces invisibles mais incroyablement précises.
